Инновационное производство электроники

Производственная линия полного цикла спроектирована по принципу максимальной автоматизации и предназначена для изготовления высококачественных электронных устройств любой степени сложности

icon-blue_head-5Максимально автоматизированное производство

icon-green_5Пооперационный автоматизированный контроль качества

scheme_001-
1. Входной контроль комплектующих
scheme_002

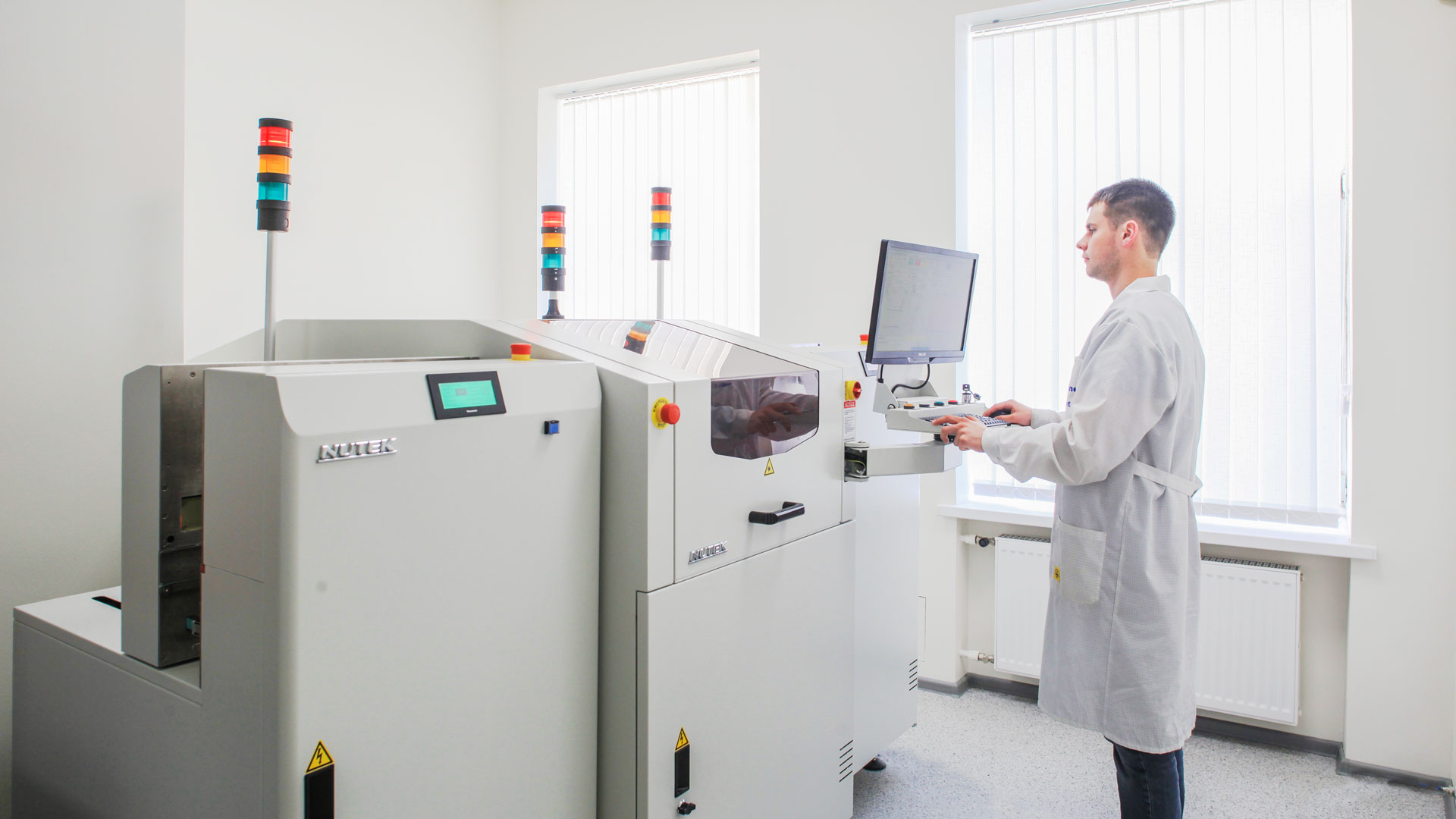

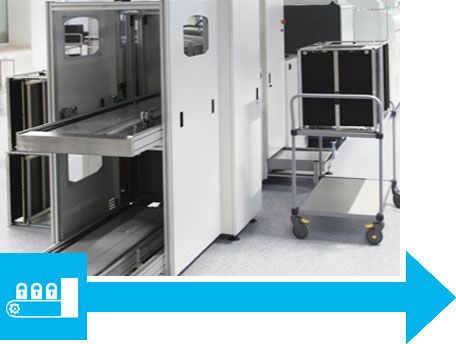

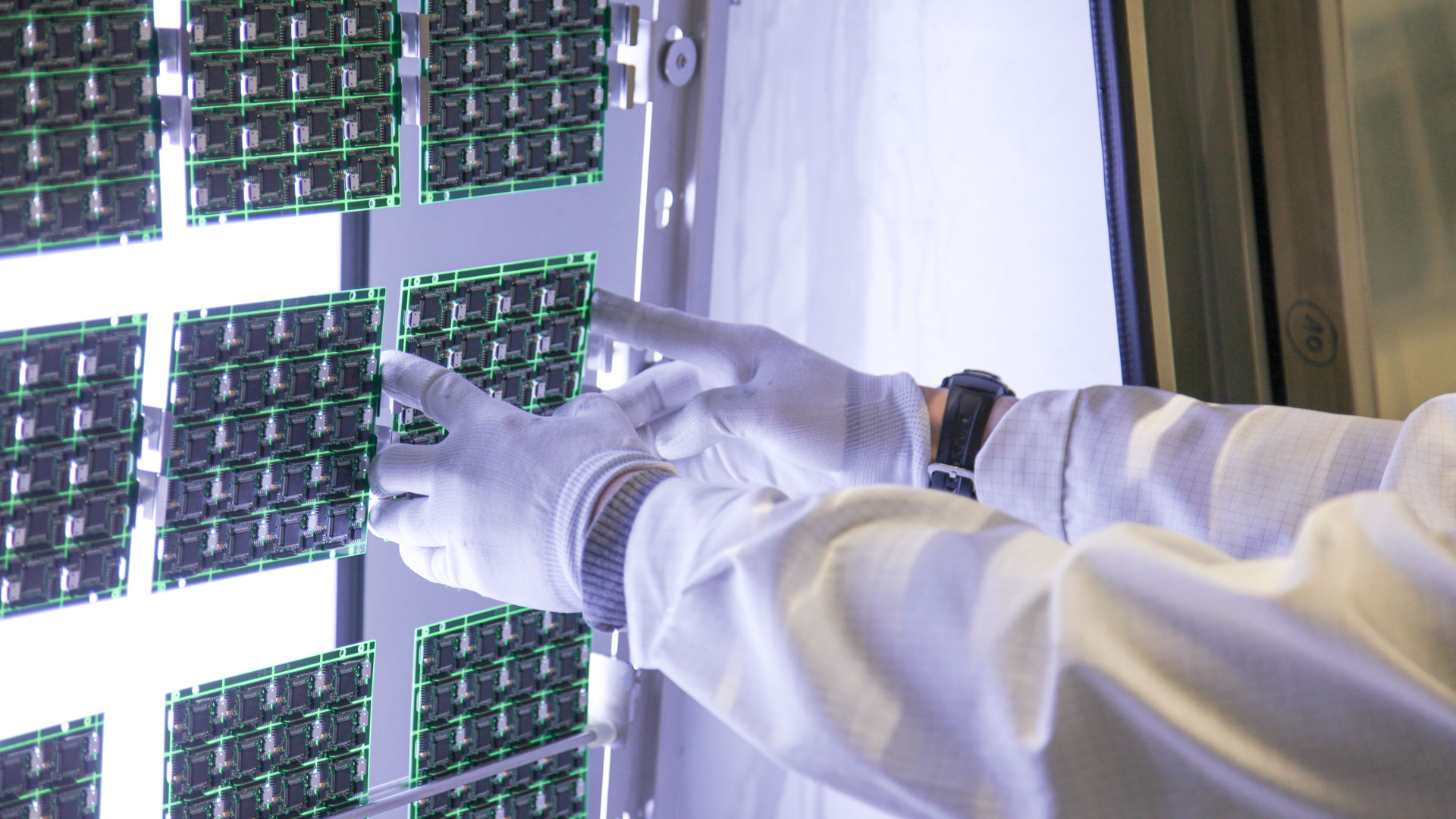

2. Автоматизированная загрузка плат
scheme_003

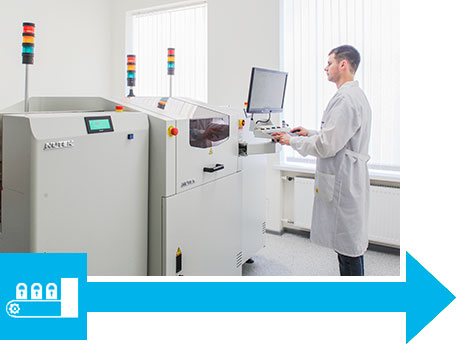

3. Маркировка печатных плат
scheme_004
4. Очистка печатных плат Teknek
scheme_005
5. Нанесение паяльной пасты
scheme_006

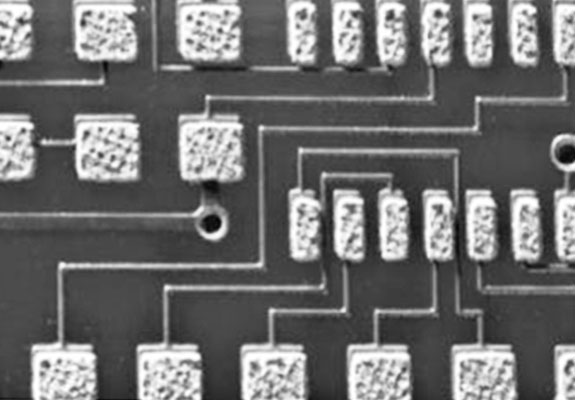

6. 100% 3D контроль качества нанесения паяльной пасты
scheme_007

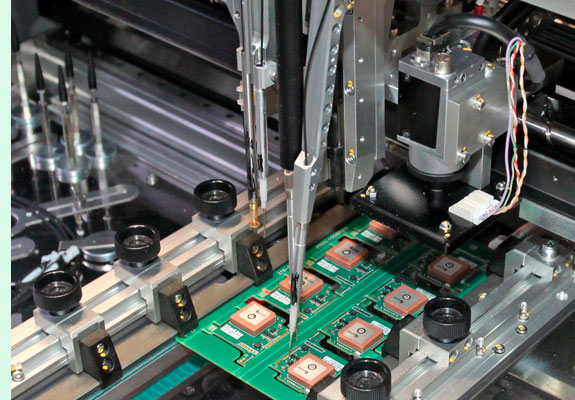

7. Установка компонентов поверхностного монтажа
scheme_008

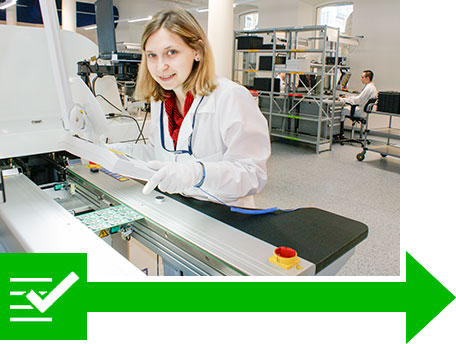

8. Проверка первой платы с компонентами
scheme_009

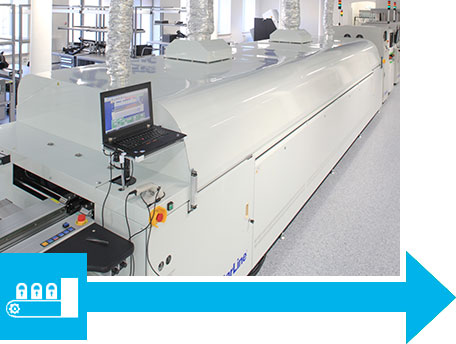

9. Пайка и оплавление
scheme_010
10. 100% 3D контроль спаянных плат
scheme_011
11. Рентгеновский контроль
scheme_012
12. Установка компонентов сквозного монтажа
scheme_013
13. Селективная пайка компонентов сквозного монтажа
scheme_014
14. 100% контроль спаянных плат
scheme_015

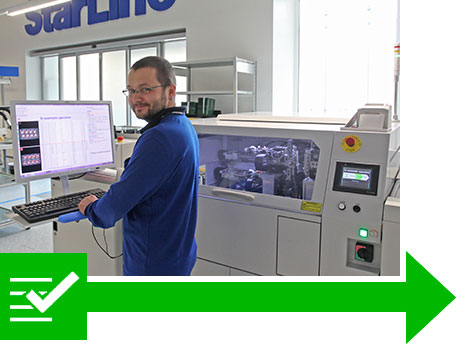

15. Внутрисхемное тестирование ICT
scheme_016

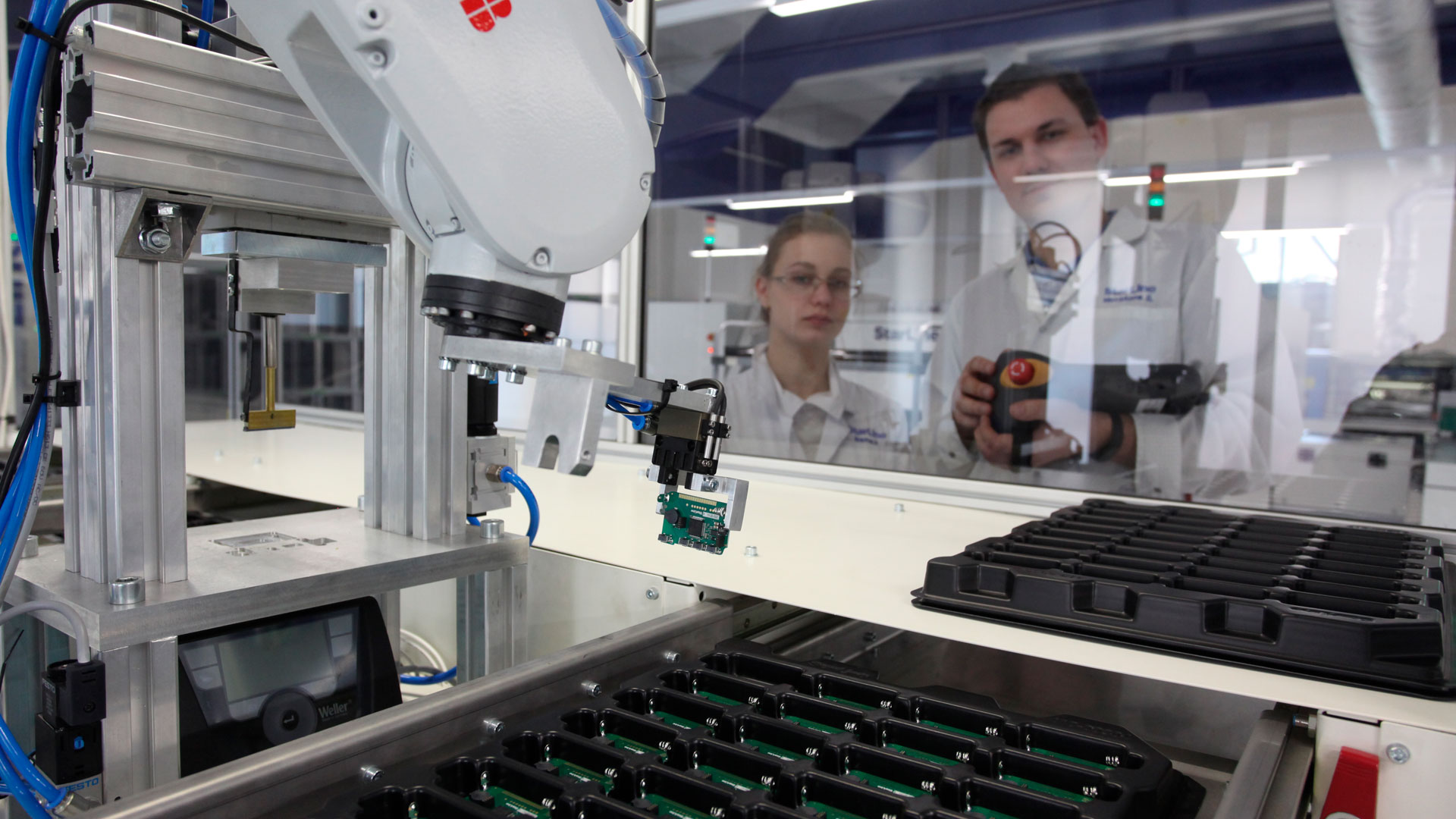

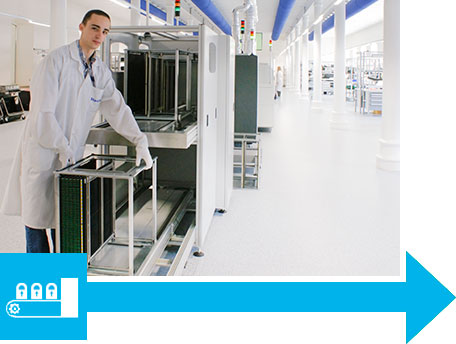

16. Автоматизированная разгрузка плат
scheme_017

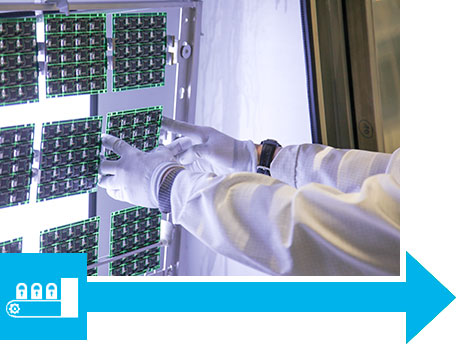

17. Автоматическое разделение заготовок
scheme_018
18. Отмывка печатных плат
scheme_019
19. Пайка шлейфов дисплеев брелков
scheme_020
20. Автоматическая линия для обработки проводов
scheme_021
21. Линия свивки проводов
scheme_022
22. 100% функциональное тестирование
scheme_023

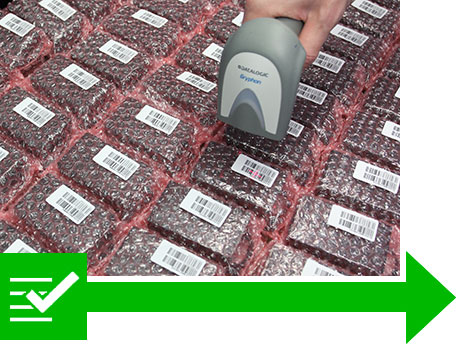

23. Выходной контроль продукции
icon-green_5только изделие, успешно прошедшая все запланированные операции сборки и контроля, может покинуть производство

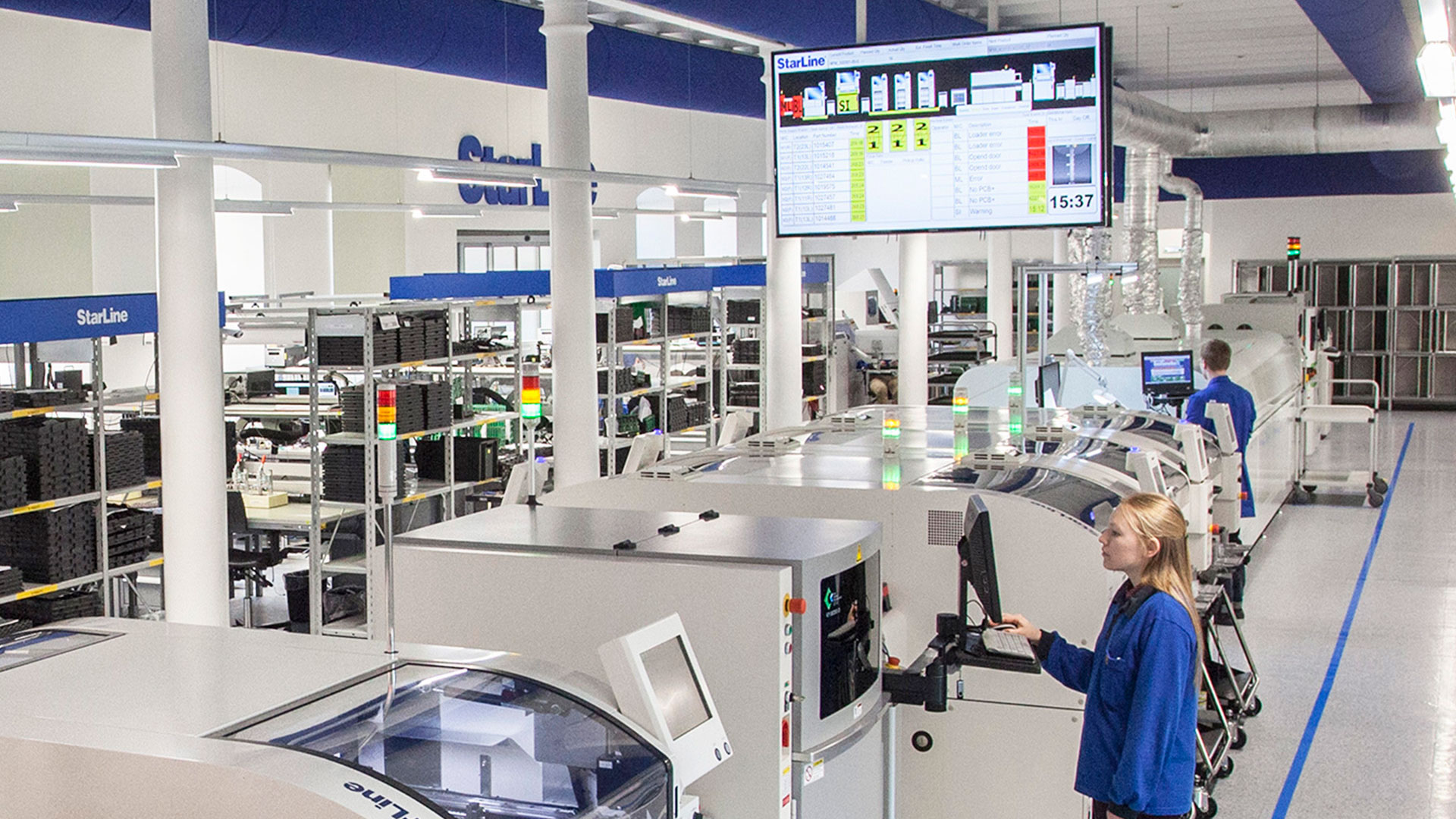

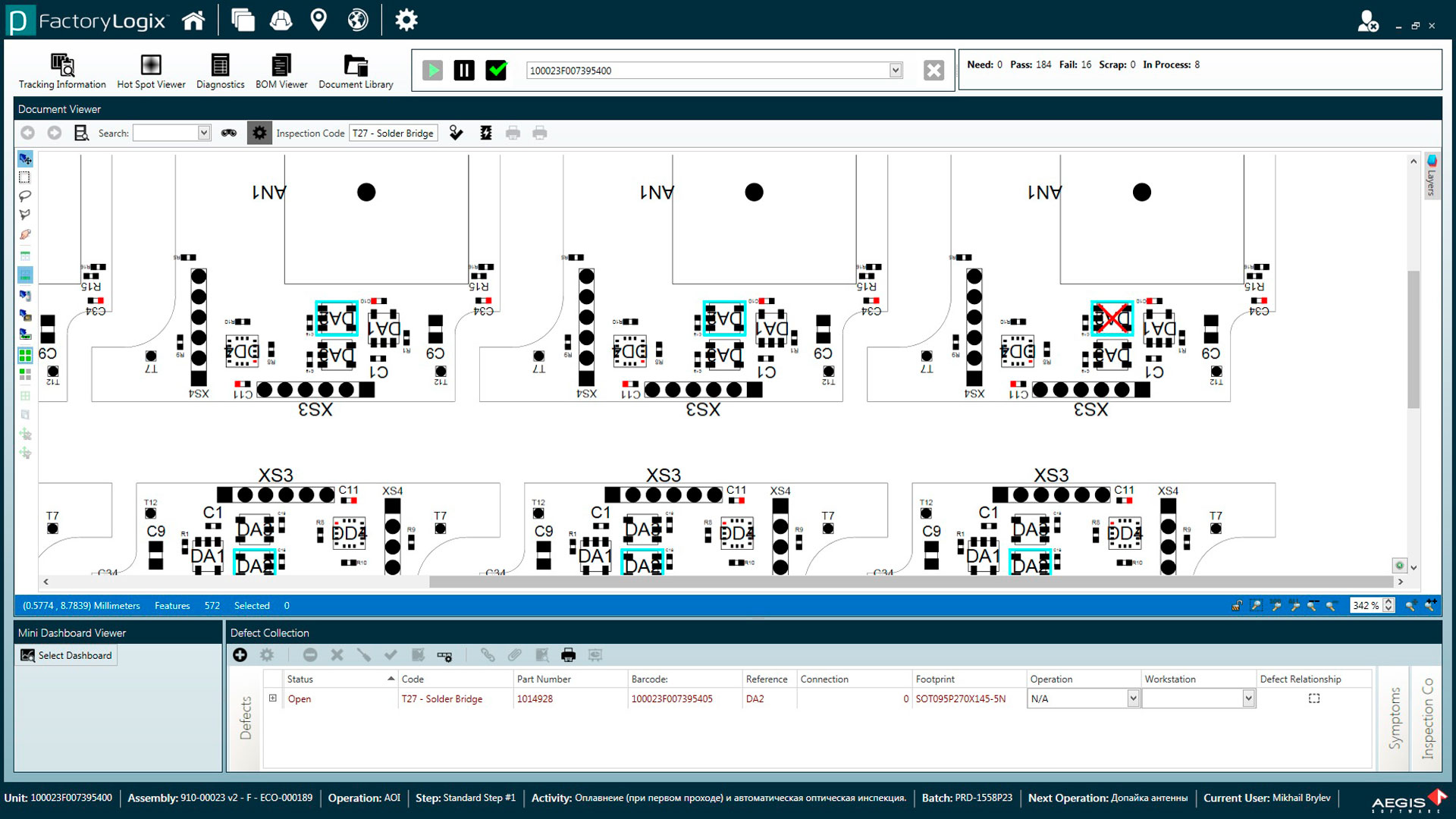

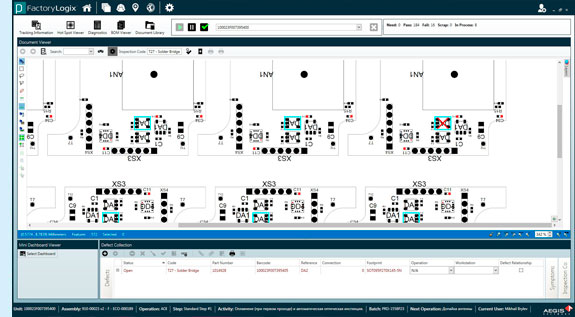

icon-green_cropФакториЛоджикс − автоматизированная система управления производством

ОБЫЧНОЕ ПРОИЗВОДСТВО

Бумажный документооборот

Человеческий фактор

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

      Инженерная подготовка производства

      Комплектование изделий

      Электронные рабочие инструкции на операциях

      Принудительная маршрутизация: сотрудник производства не может пропустить требуемую операцию контроля

      Прослеживаемость материалов на всех этапах сборки

      Управление складом

      По 2D коду можем получить информацию о дате и времени выполнения операции, истории всех операций с изделием

      Пользовательские отчеты, панели с информацией в реальном времени, аналитика

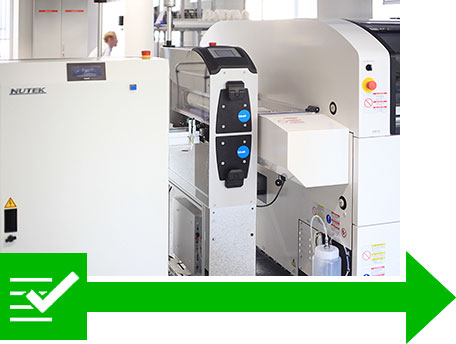

icon-blue_cropЛазерный маркировщик Nutek. Маркировка печатных плат

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

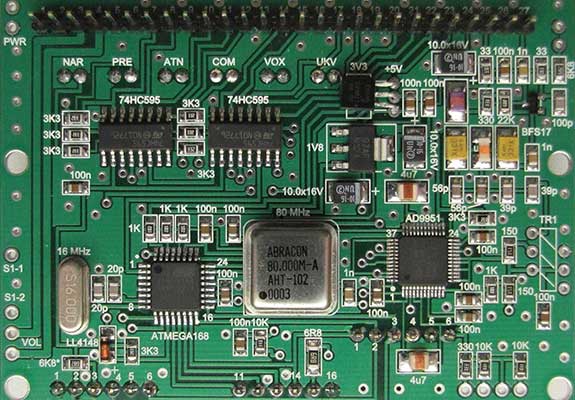

Без маркировки

Нет идентификации каждой печатной платы

Нет возможности отследить историю изделия

Наклейки

 Недолговечность наклеек

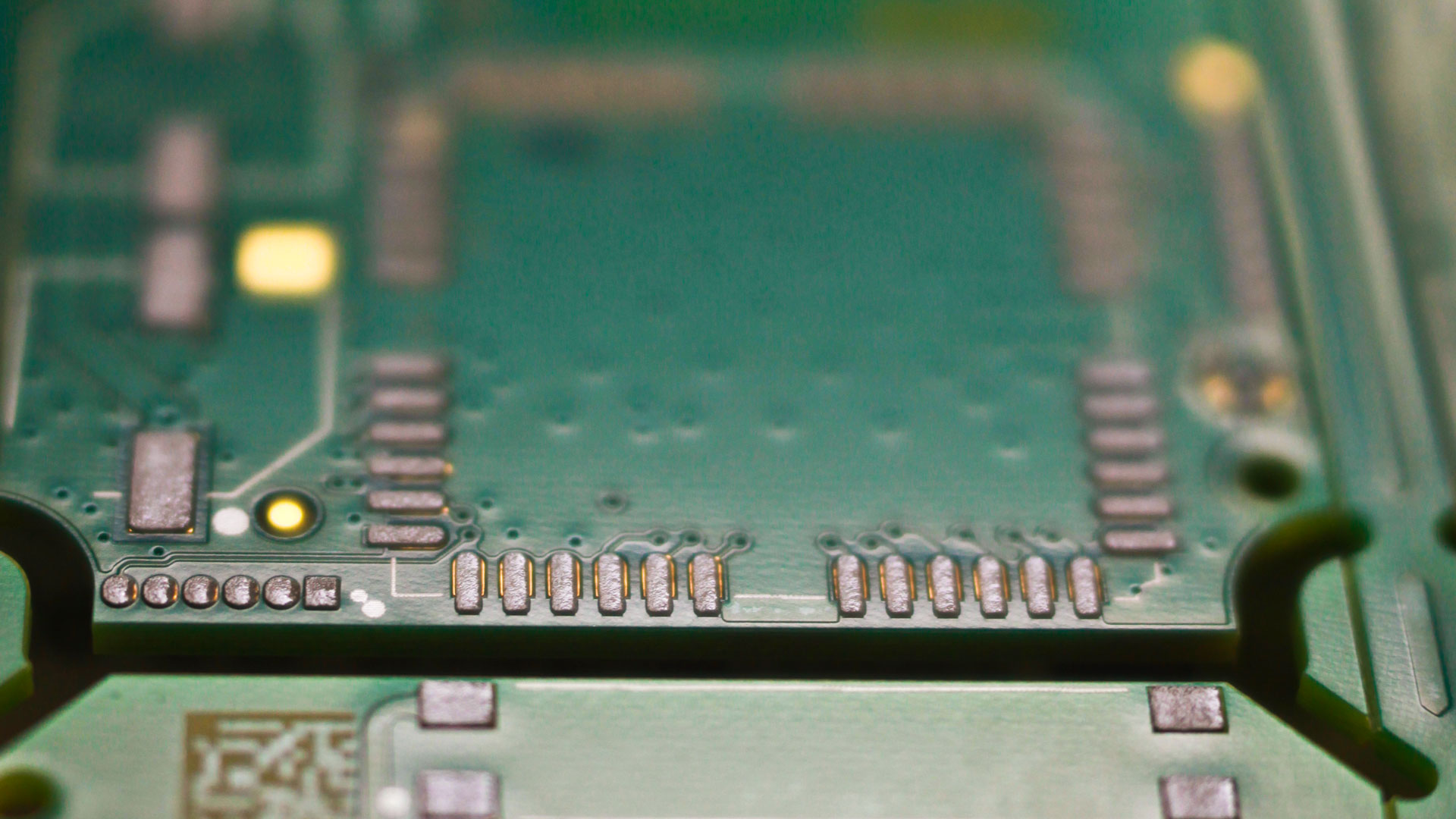

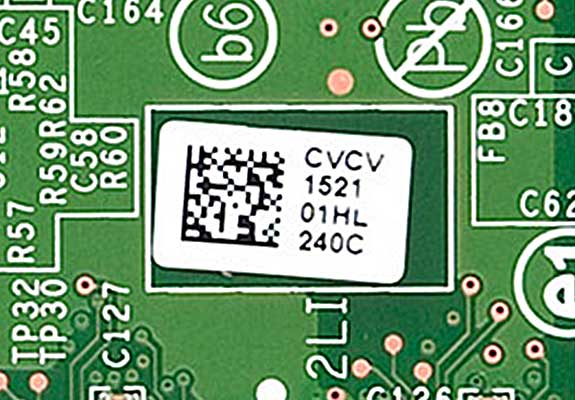

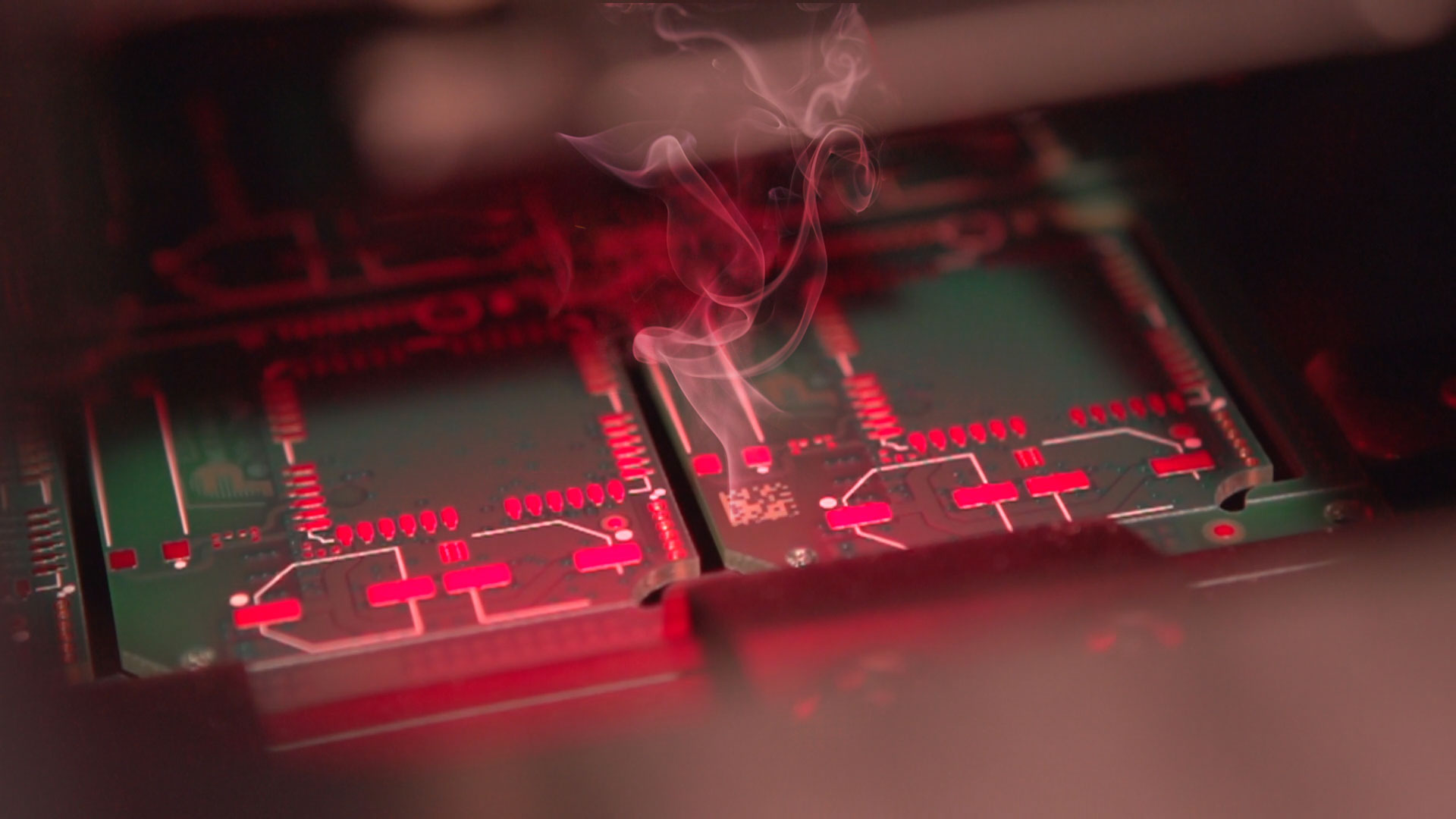

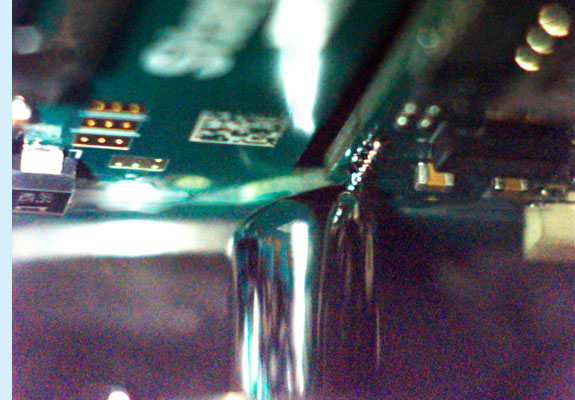

  Лазерная маркировка плат уникальным кодом

       100% долговечность

       Четкая идентификация каждой печатной платы

       Прослеживание истории на протяжении всего жизненного цикла продукта

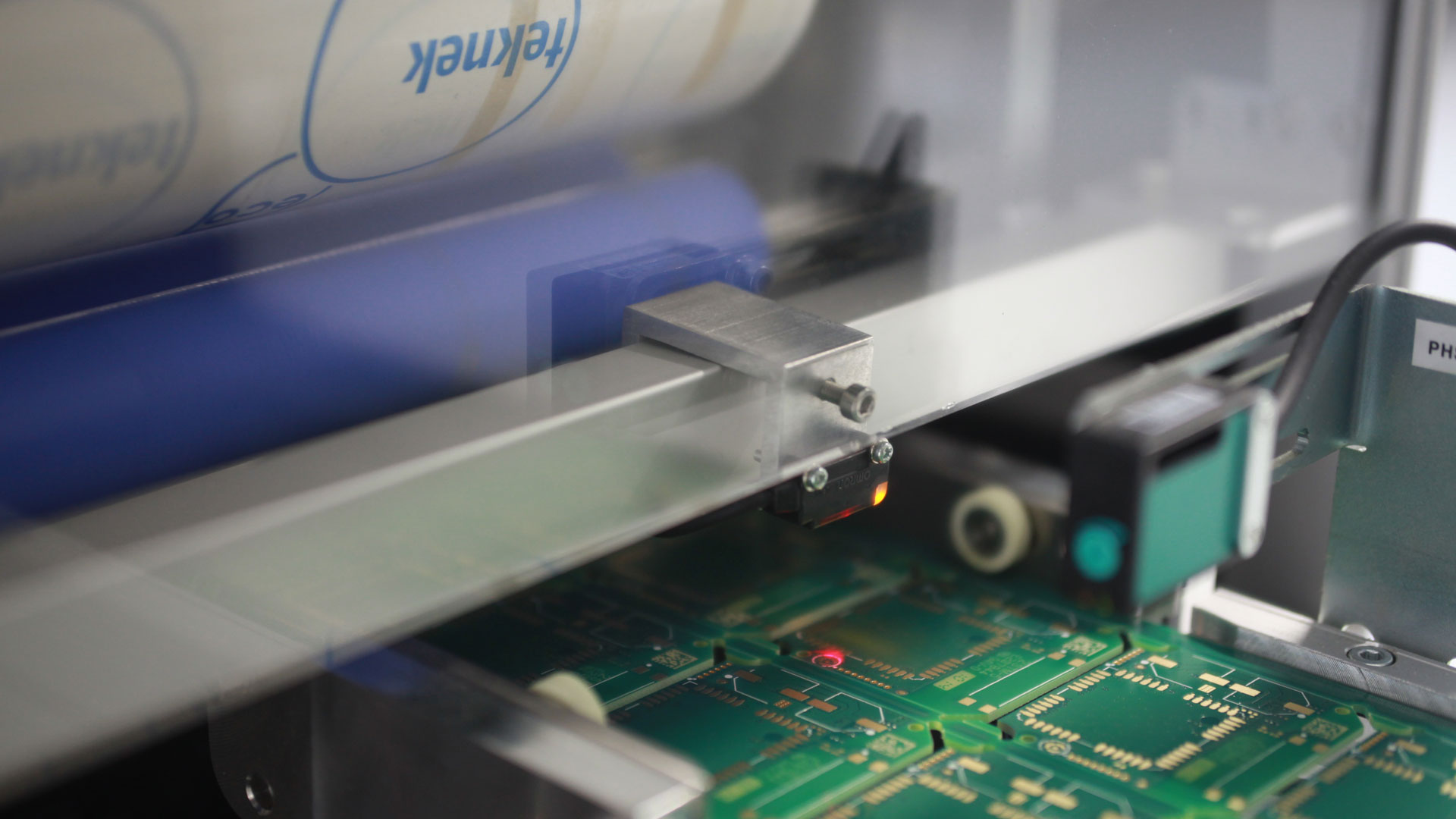

icon-green_cropСистема очистки печатных плат Teknek. Адгезивные ролики удаляют микрозагрязнения с печатной платы

ОБЫЧНОЕ ПРОИЗВОДСТВО

Плата без очистки

Микрочастицы на поверхности платы

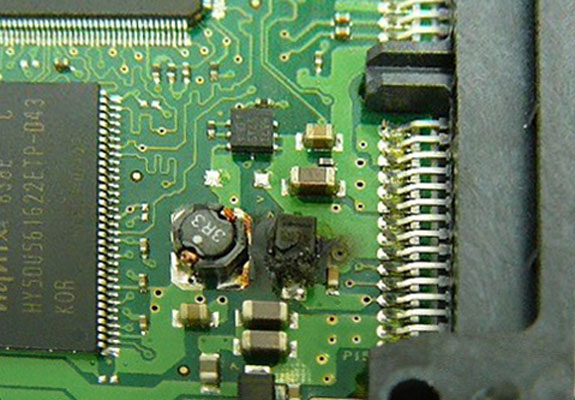

Микродефекты в паяных соединениях

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

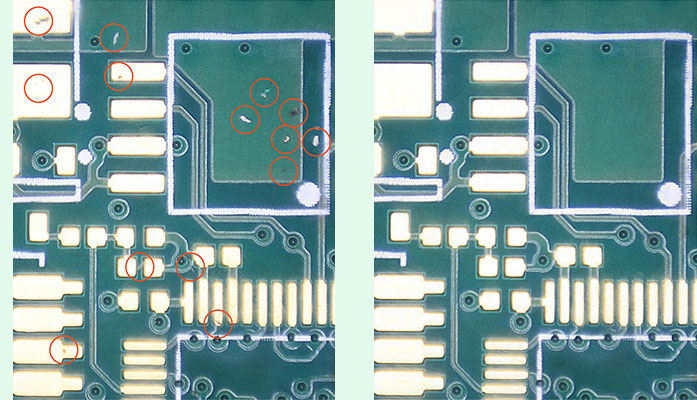

  Плата до и после очистки

      Адгезивные ролики Teknek удаляют микрозагрязнения с печатной платы

      Очистка обеспечивает высокое качество паянных соединений

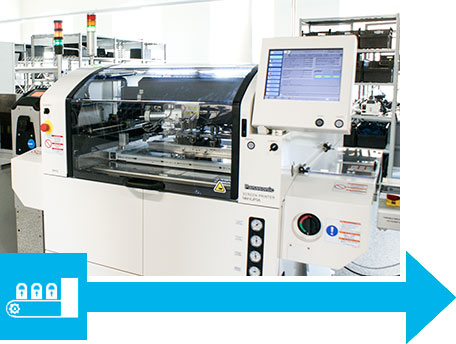

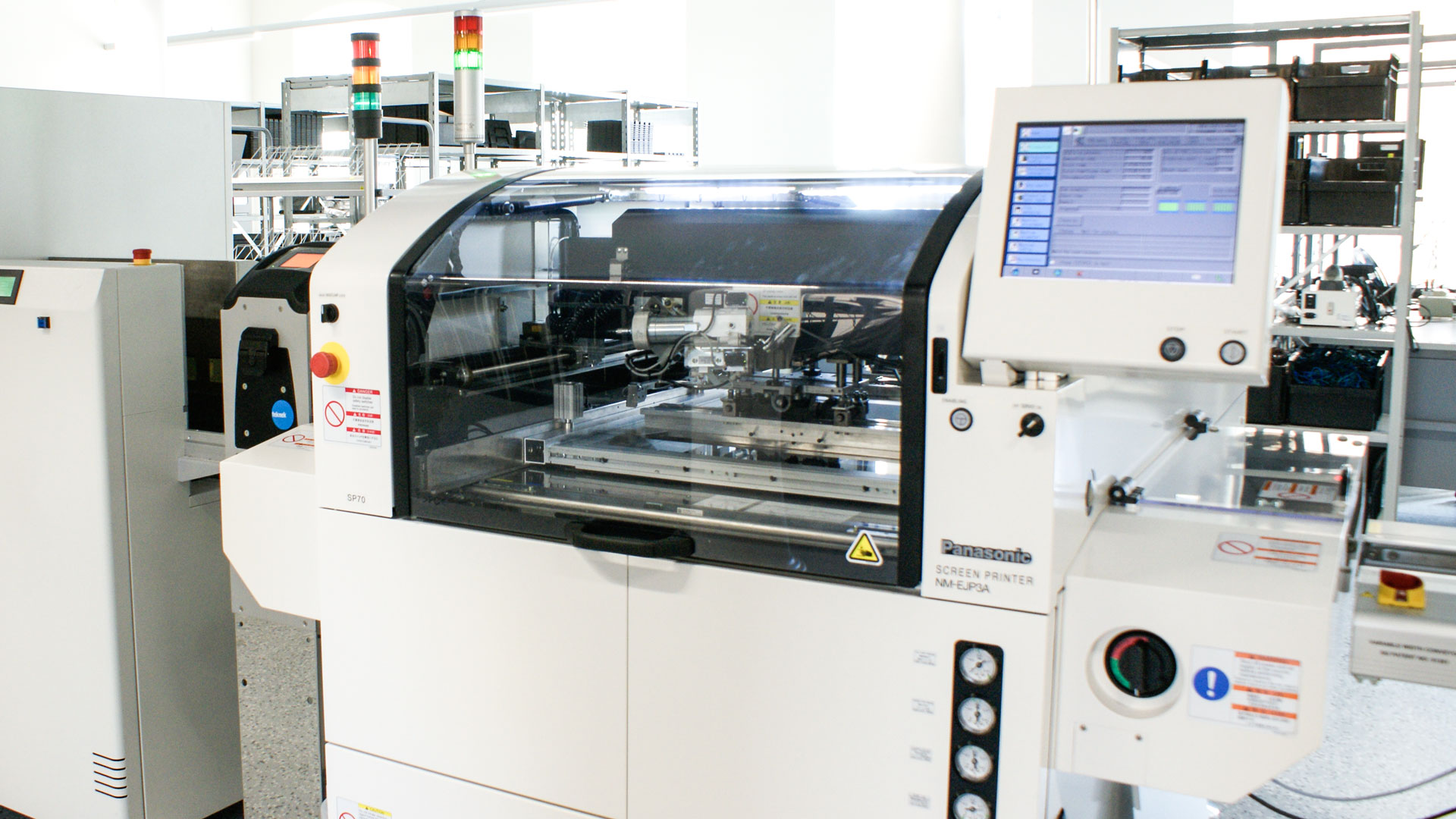

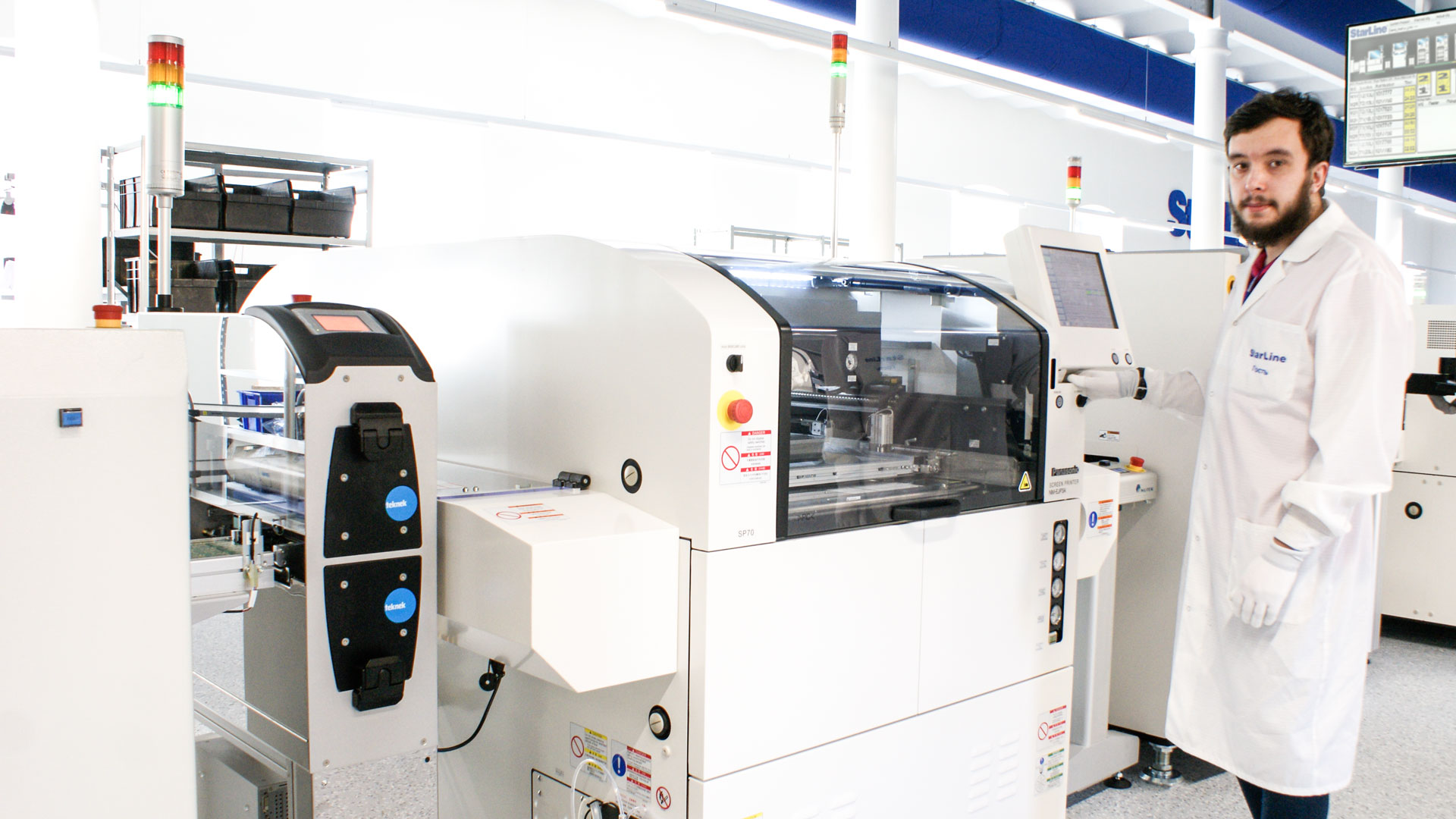

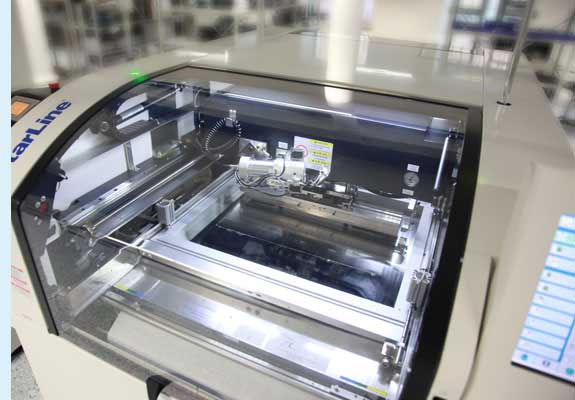

icon-blue_cropТрафаретный принтер Panasonic SP-70. Точность нанесения паяльной пасты 20 мкм

ОБЫЧНОЕ ПРОИЗВОДСТВО

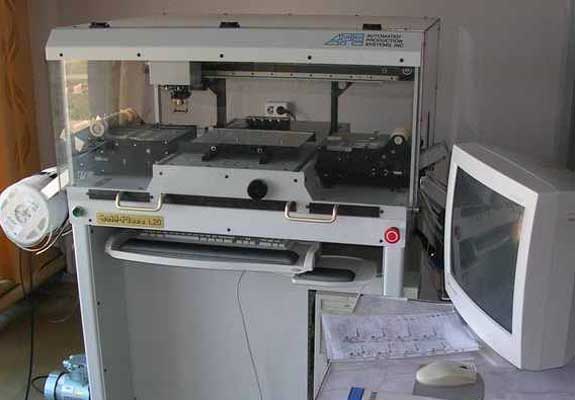

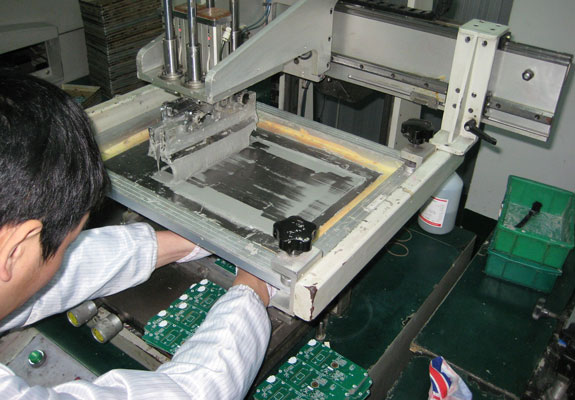

Ручное или полуавтоматическое оборудование


  Остановки производства для добавления паяльной пасты

  Проверка наличия пасты «на глазок» или после выявления дефектов сборки

 Скорость и точность нанесения зависит от профессионализма оператора

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  100% автоматизации = 100% качества

      Автоматическая подача паяльной пасты. Непрерывная пастопечать

      Измерение высоты валика паяльной пасты на трафарете. Стабильное качество

      Скорость нанесения 12 сек. с точностью 20 мкм

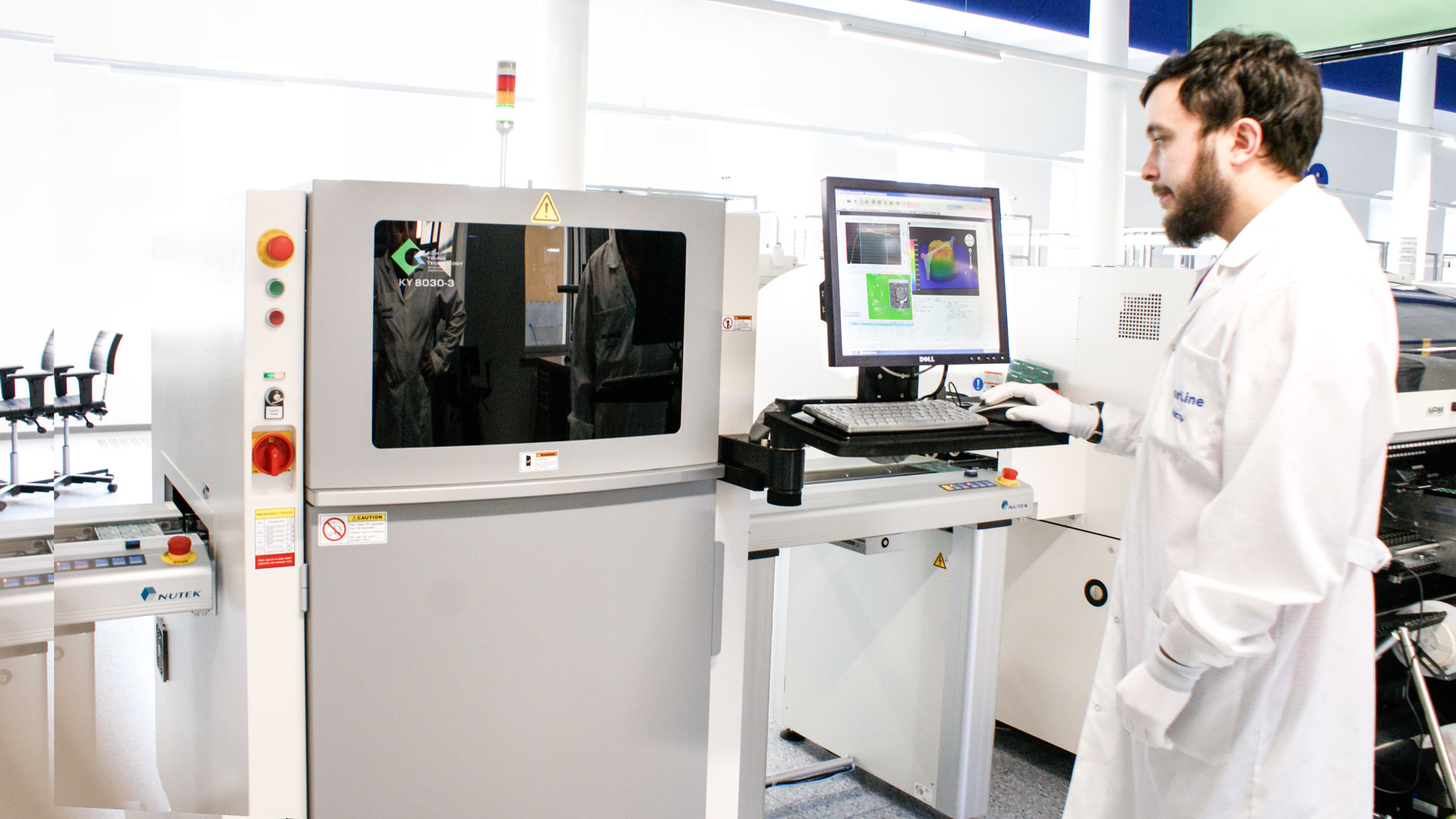

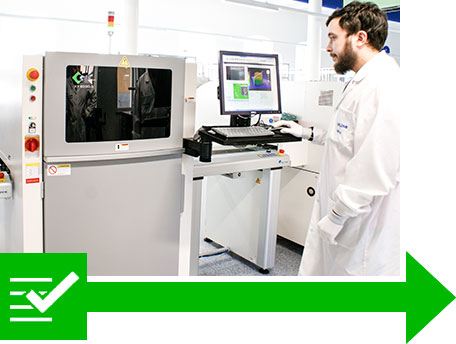

icon-green_crop3D инспекция паяльной пасты (SPI) Koh Young. 3D измерение объёма пасты

ОБЫЧНОЕ ПРОИЗВОДСТВО

2D инспекция трафаретного принтера

  Нет возможности контролировать избыток или недостаток паяльной пасты

  Низкая производительность

Отсутствие инспекции паяльной пасты

Нет контроля качества

Дефекты нанесения — брак смонтированных изделий

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

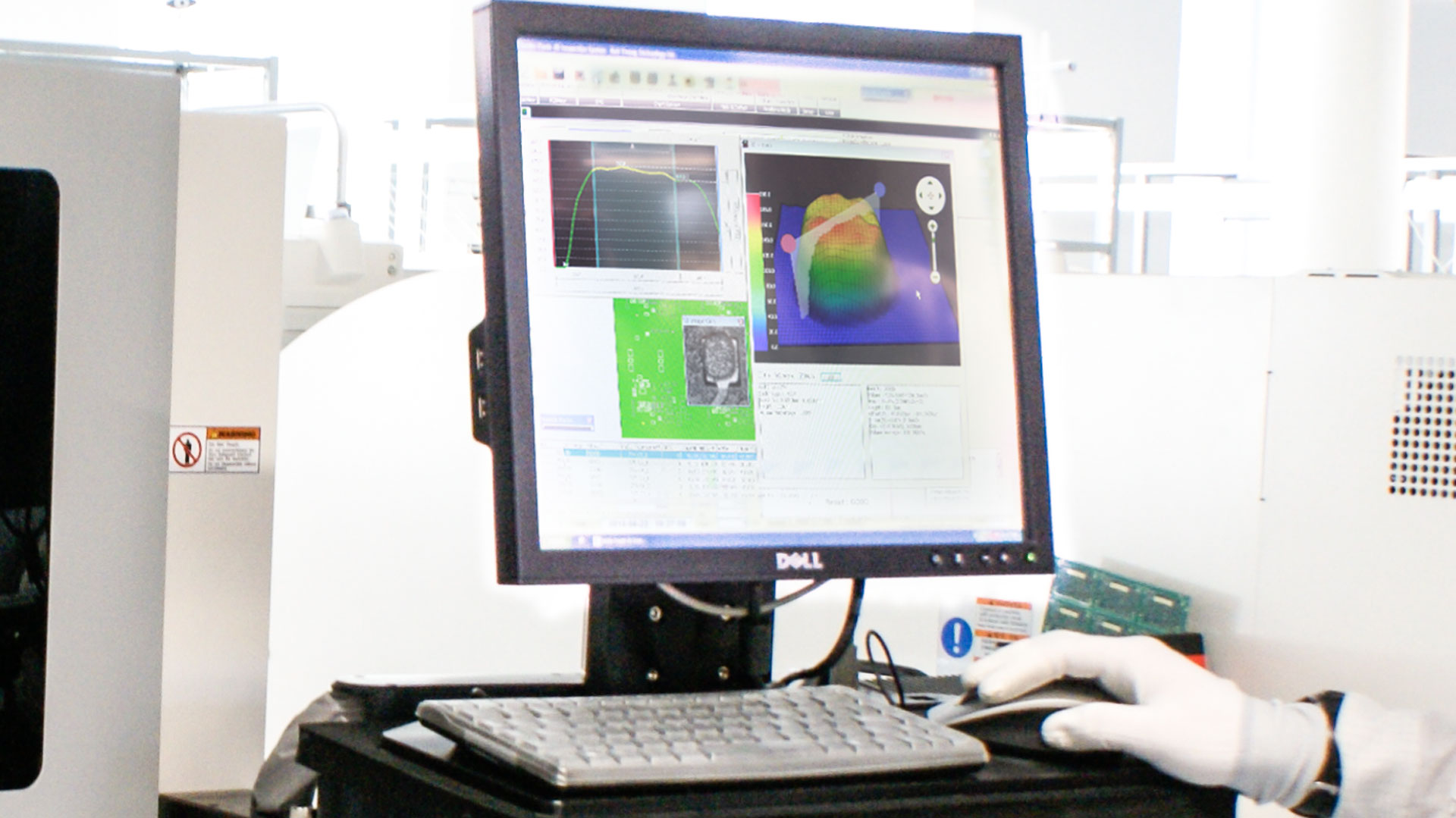

  3D инспекция паяльной пасты (SPI) Koh Young

      3D измерение и выявление дефектов нанесения паяльной пасты:

      100% 3D контроль качества нанесения паяльной пасты в соответствии с требованиями IPC 610

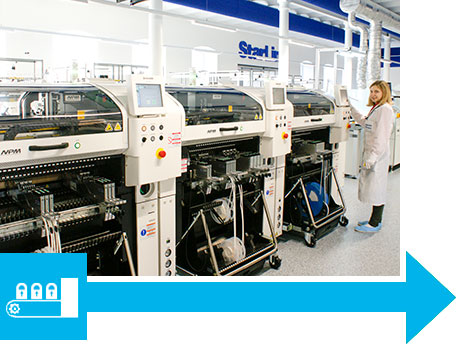

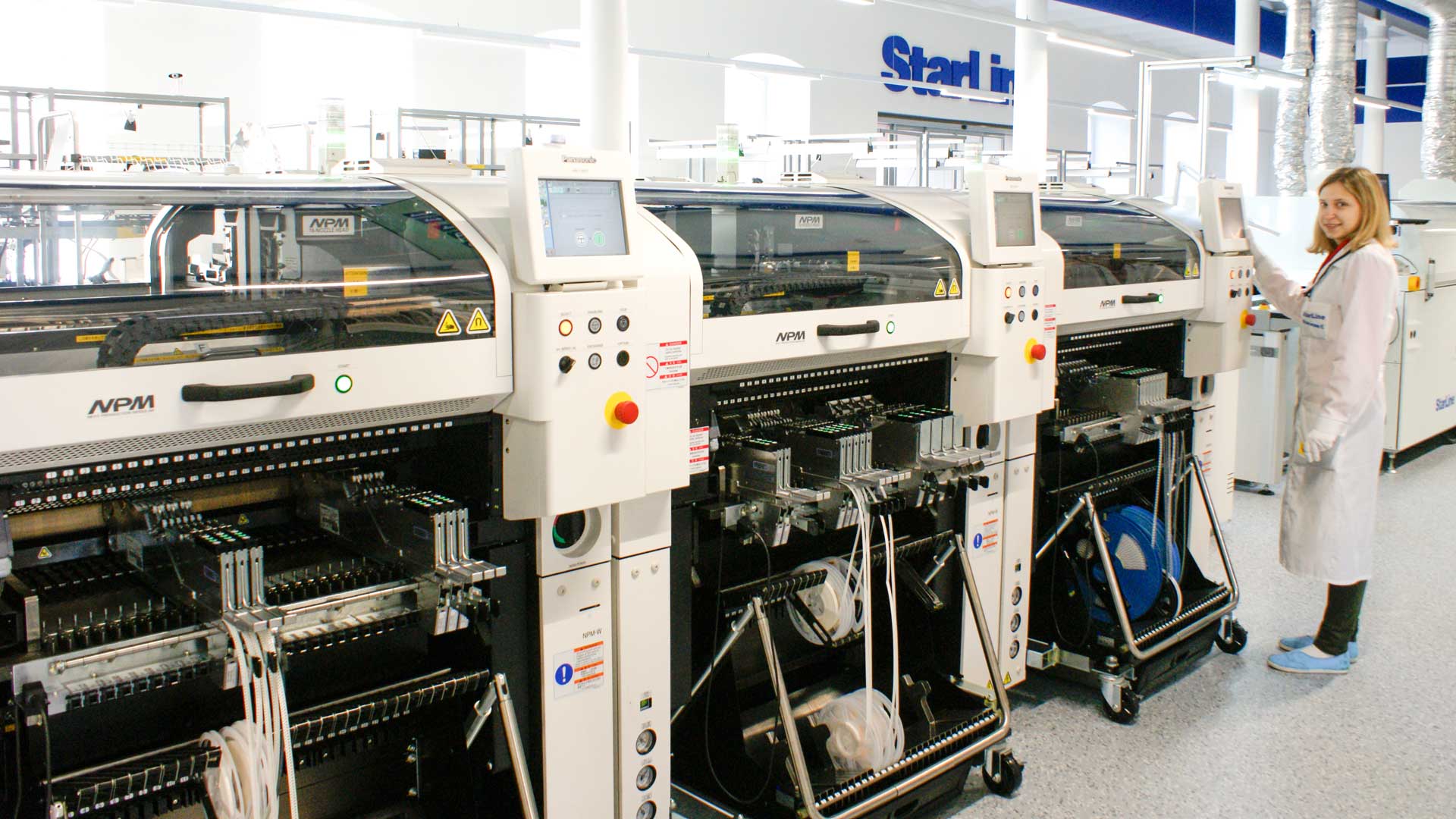

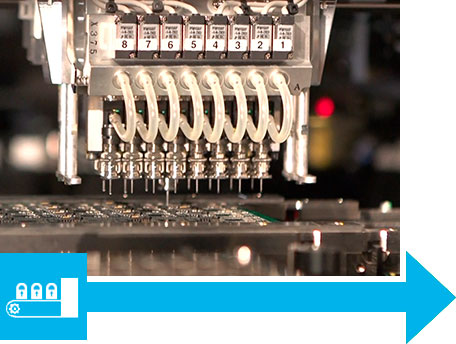

icon-blue_cropВысокопроизводительные автоматы Panasonic NPM-W и NPM-W2. Производительность до 280 000 комп./час

ОБЫЧНОЕ ПРОИЗВОДСТВО

Мелкосерийные или среднесерийные автоматы установки

  Точность установки 50-150 мкм

  Низкая производительность

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

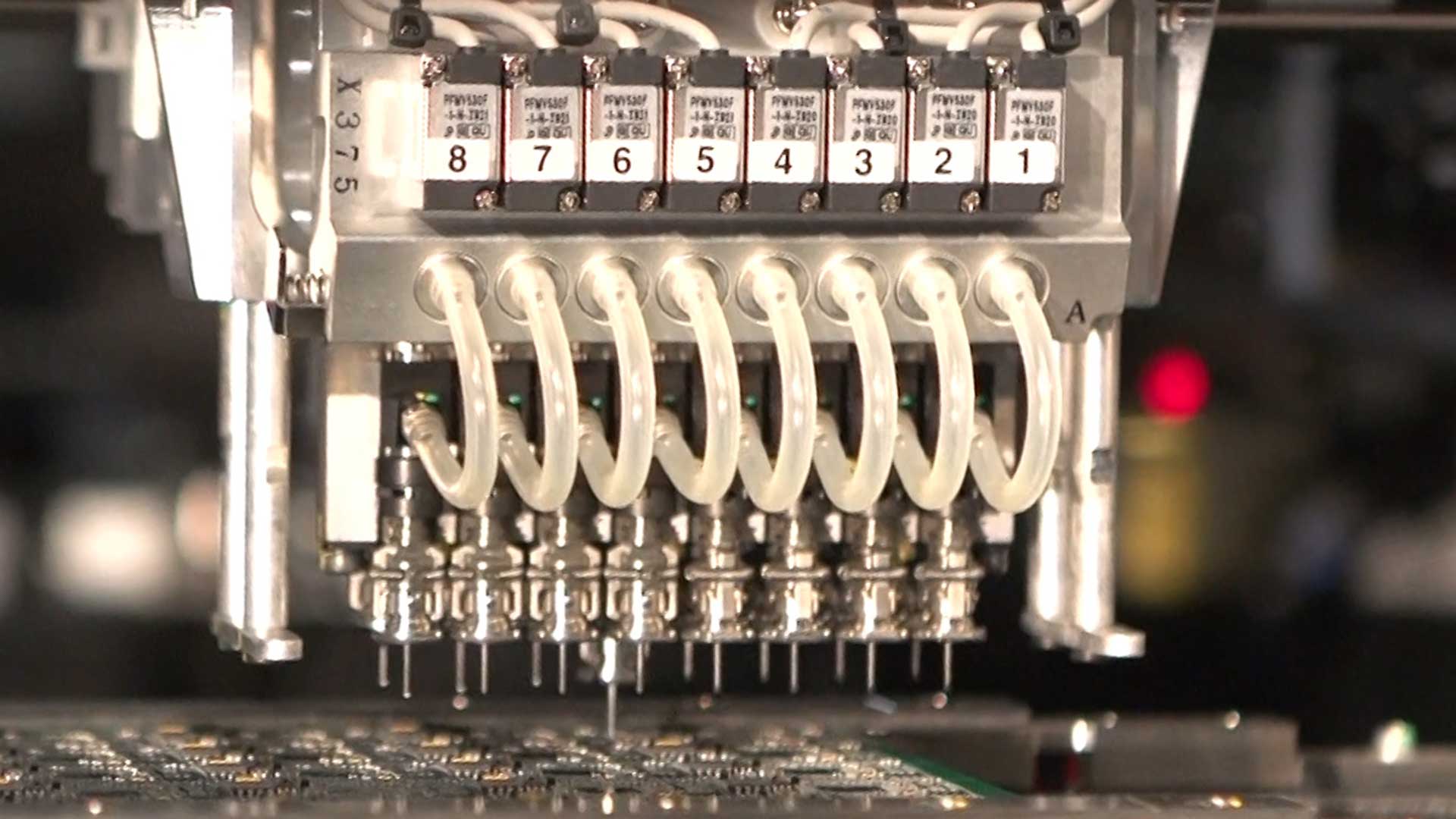

  Высокопроизводительные автоматы Panasonic NPM-W

       Установка компонентов типоразмера 01005

      Производительность до 280 000 комп./час с точностью 20 мкм

      Установка выводных компонентов по технологии Pin in Paste

      Установка компонентов сложной формы

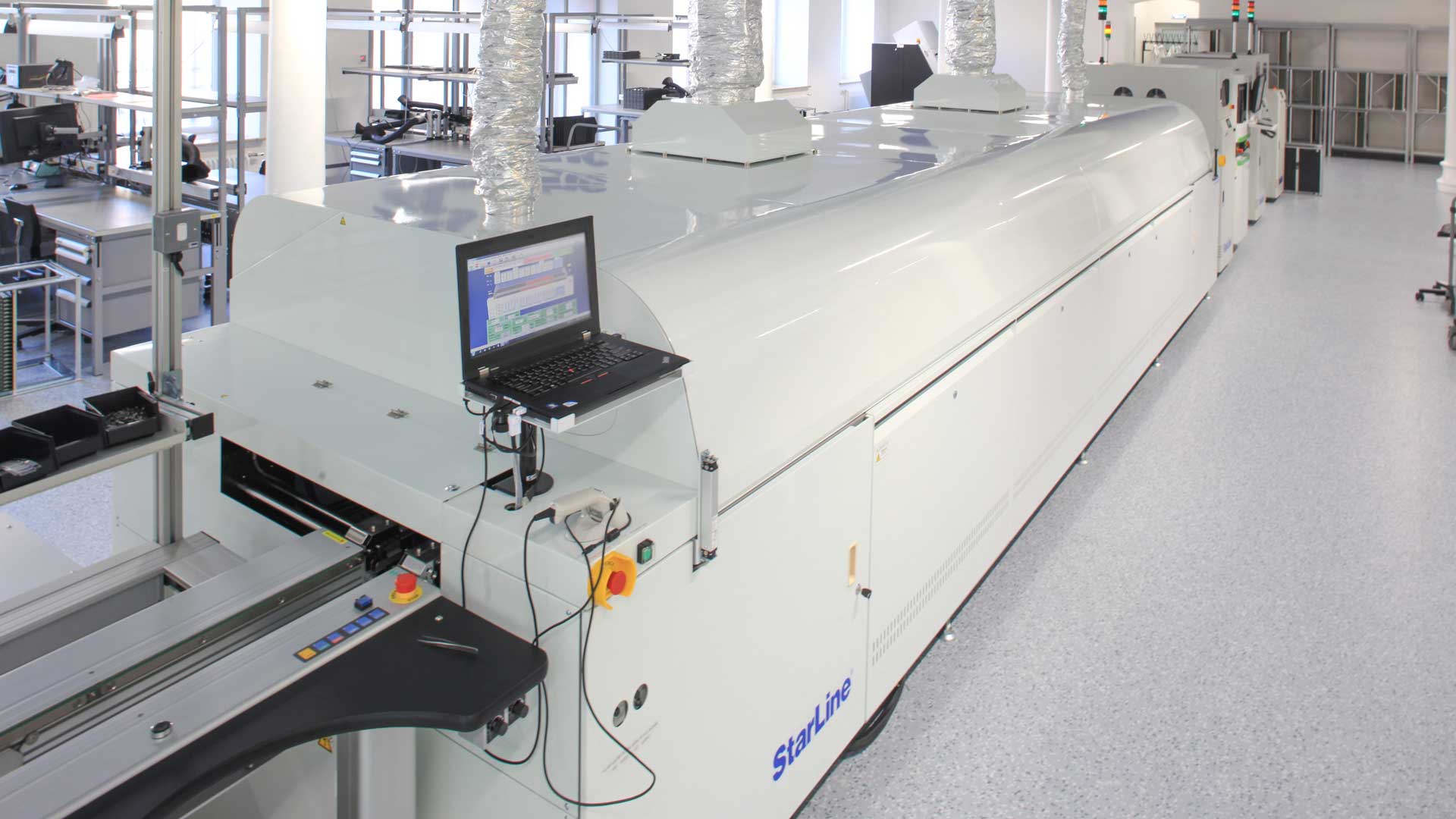

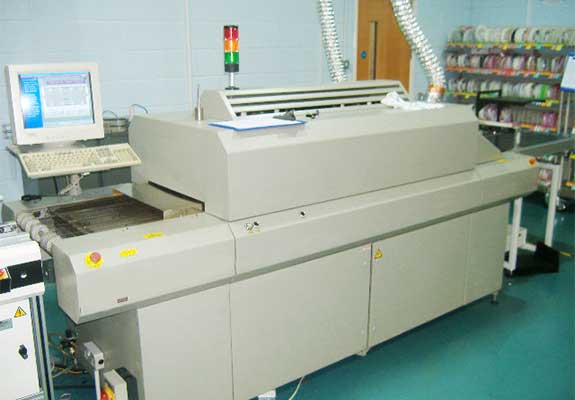

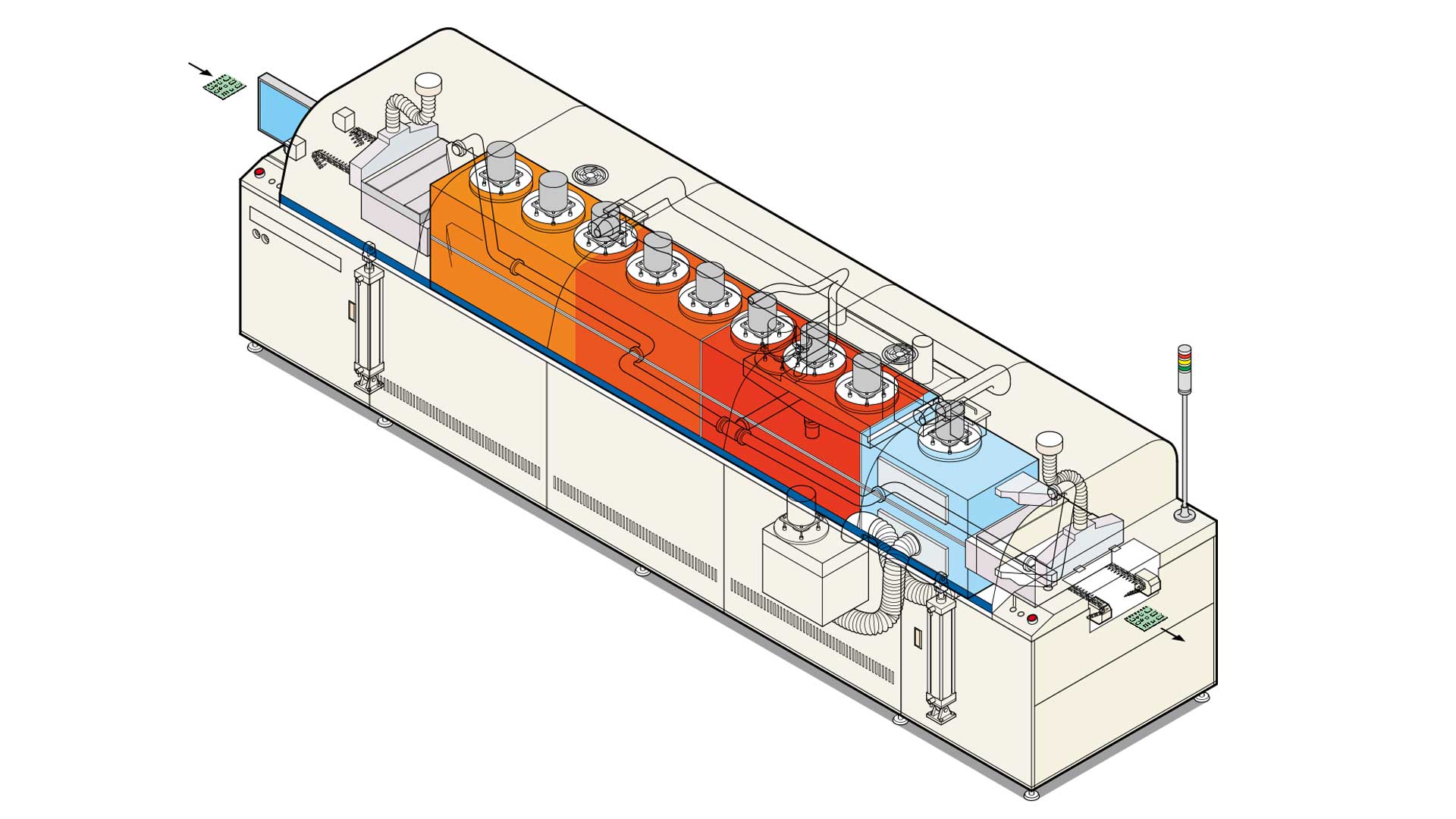

icon-blue_cropКонвекционная печь Senju SNR-1065.
10 зон нагрева, 2 зоны активного охлаждения

ОБЫЧНОЕ ПРОИЗВОДСТВО

Конвекционная печь

  Отсутствие активного охлаждения

 Нестабильное поддержание температур

 Высокое потребление электроэнергии

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  Конвекционная печь Senju SNR-1065

       Высокое качество спаянных соединений благодаря активному охлаждению

      Работа по технологии PB-free

      Стабильность температур в зонах ±1°С

      Энергоэффективность и экологичность

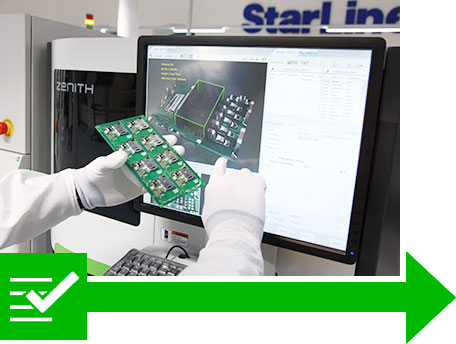

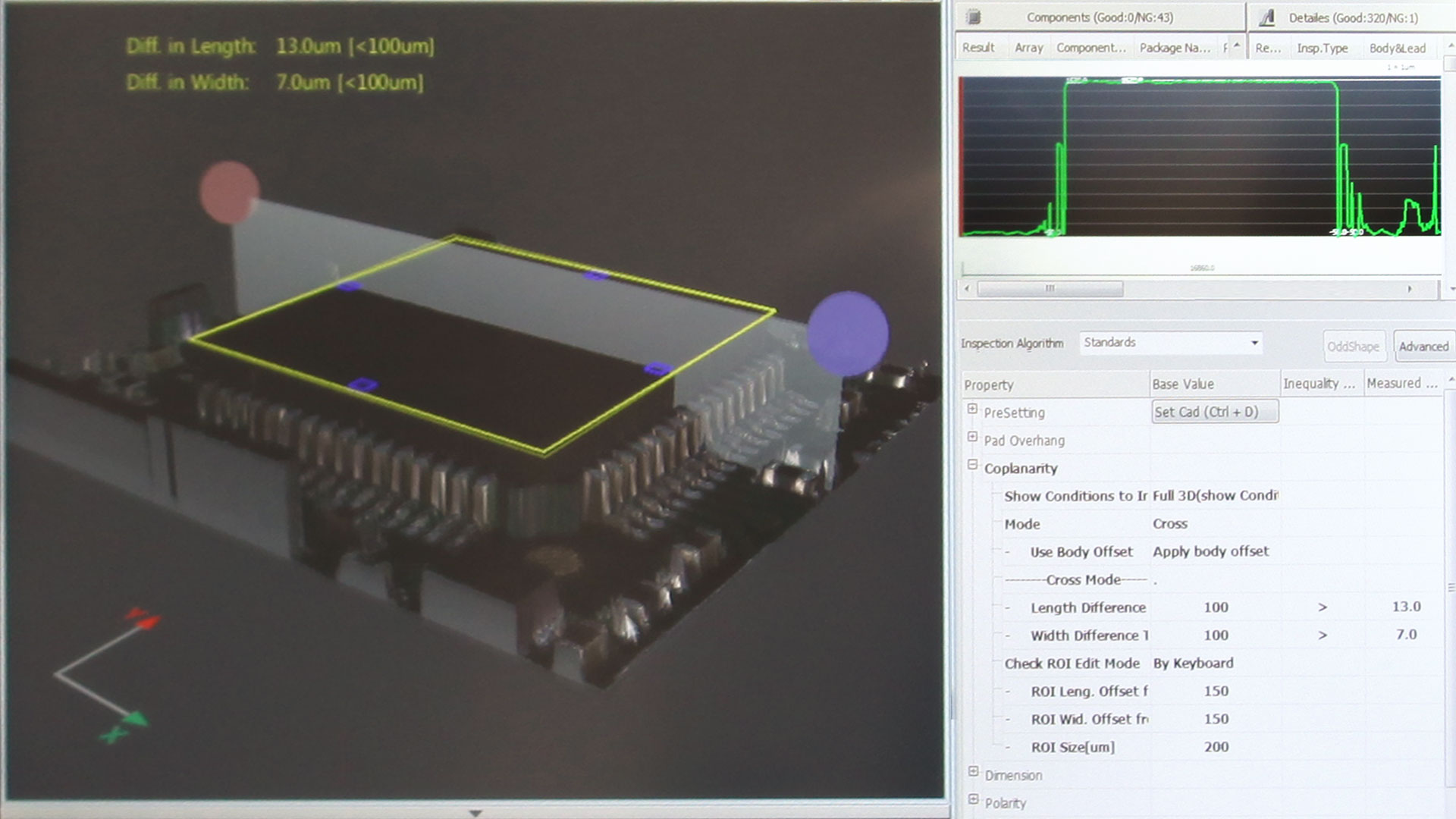

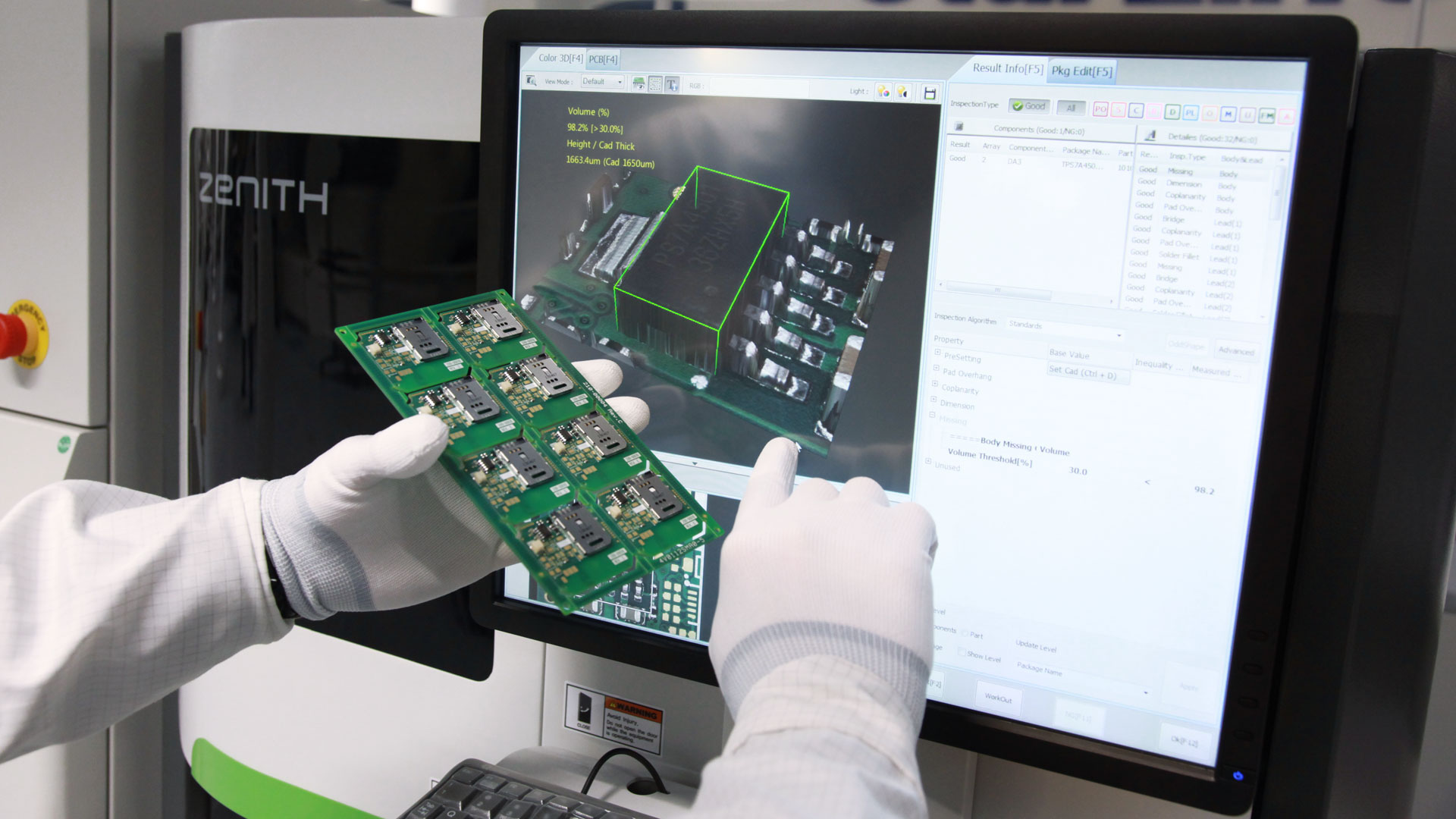

icon-green_crop3D оптическая инспекция Koh Young Zenith (АОИ). 100% контроль качества

ОБЫЧНОЕ ПРОИЗВОДСТВО

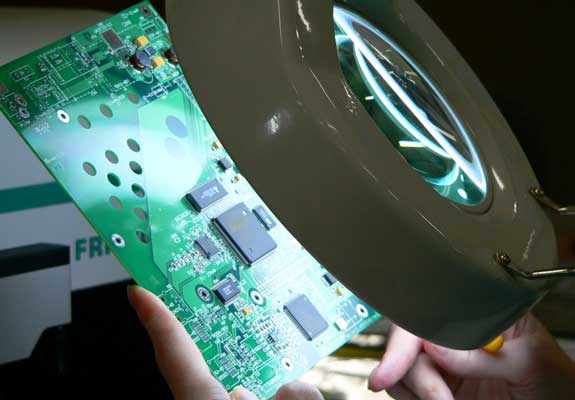

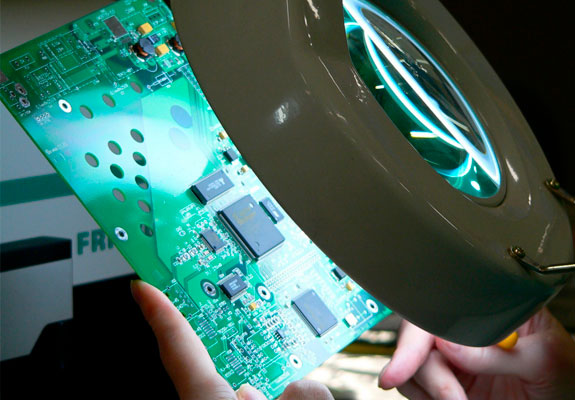

Визуальный контроль

  Зависимость от человеческого фактора

  Низкая производительность

2D инспекция

  Отсутствие измерения высоты компонентов

  Ложные срабатывания

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  3D оптическая инспекция Koh Young Zenith (АОИ)

      Высокоскоростная 3D камера

      Измерение данных по высоте и объёму

      Проверка изделий в соответствии со стандартами IPC-A-610

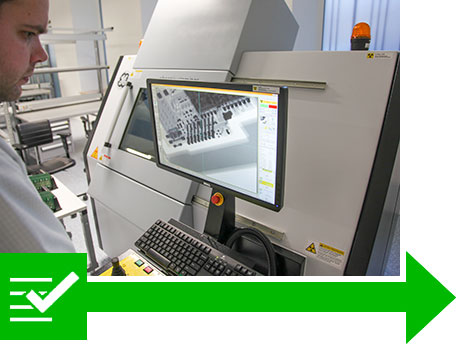

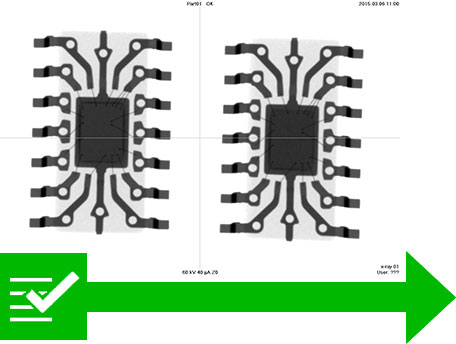

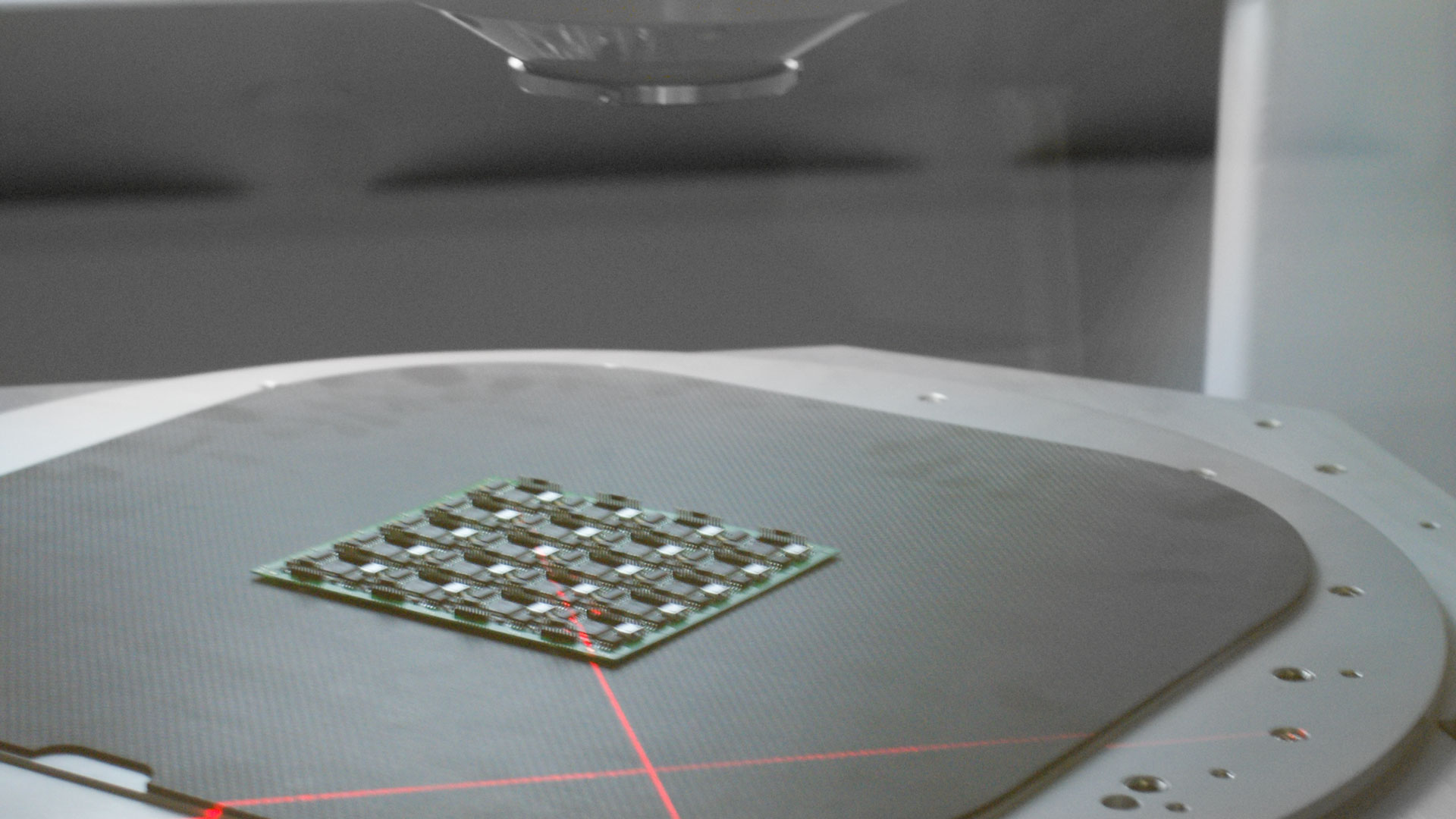

icon-green_cropРентгеновский контроль. Проверка качества спаянных соединений

ОБЫЧНОЕ ПРОИЗВОДСТВО

Отсутствует рентгеновский контроль

  Нет возможности контроля качества монтажа сложных компонентов: BGA, QFP, FlipChip и др.

  Нет возможности контроля качества паяных соединений

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  Рентгеновский контроль

      Контроль качества монтажа сложных компонентов: BGA, QFP, FlipChip и др.

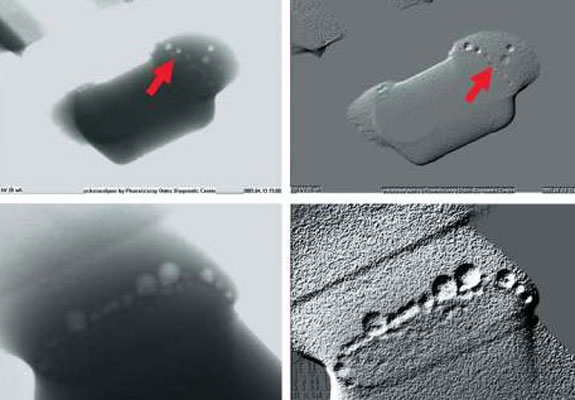

      Контроль качества паяных соединений: короткие замыкания, пустоты в паяных соединениях и др.

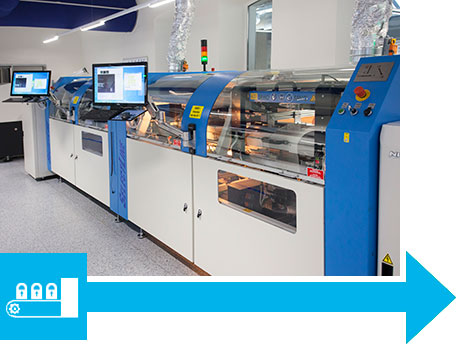

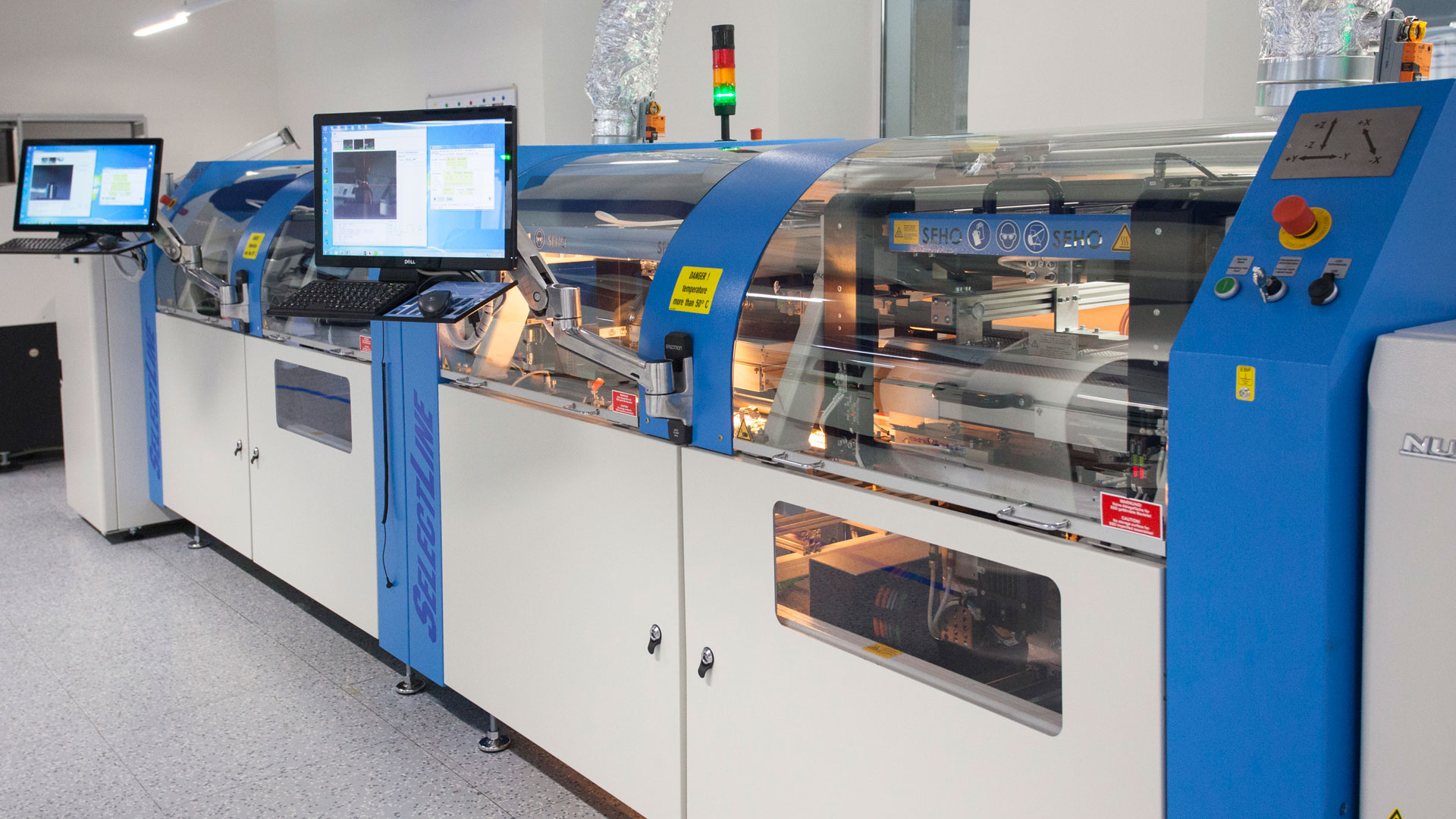

icon-blue_cropСелективная пайка компонентов
сквозного монтажа SEHO SELECTLINE

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

 Перегрев компонентов и печатных плат

 Замыкания

 Грязные печатные платы

 Качество зависит от «человеческого фактора»

       Автоматическая / роботизированная пайка в атмосфере азота

      Автоматический контроль параметров — температура платы, количество флюса, высота волны припоя

      Автоматическая ультразвуковая очистка паяльного сопла от окалин

      Компенсация прогиба платы

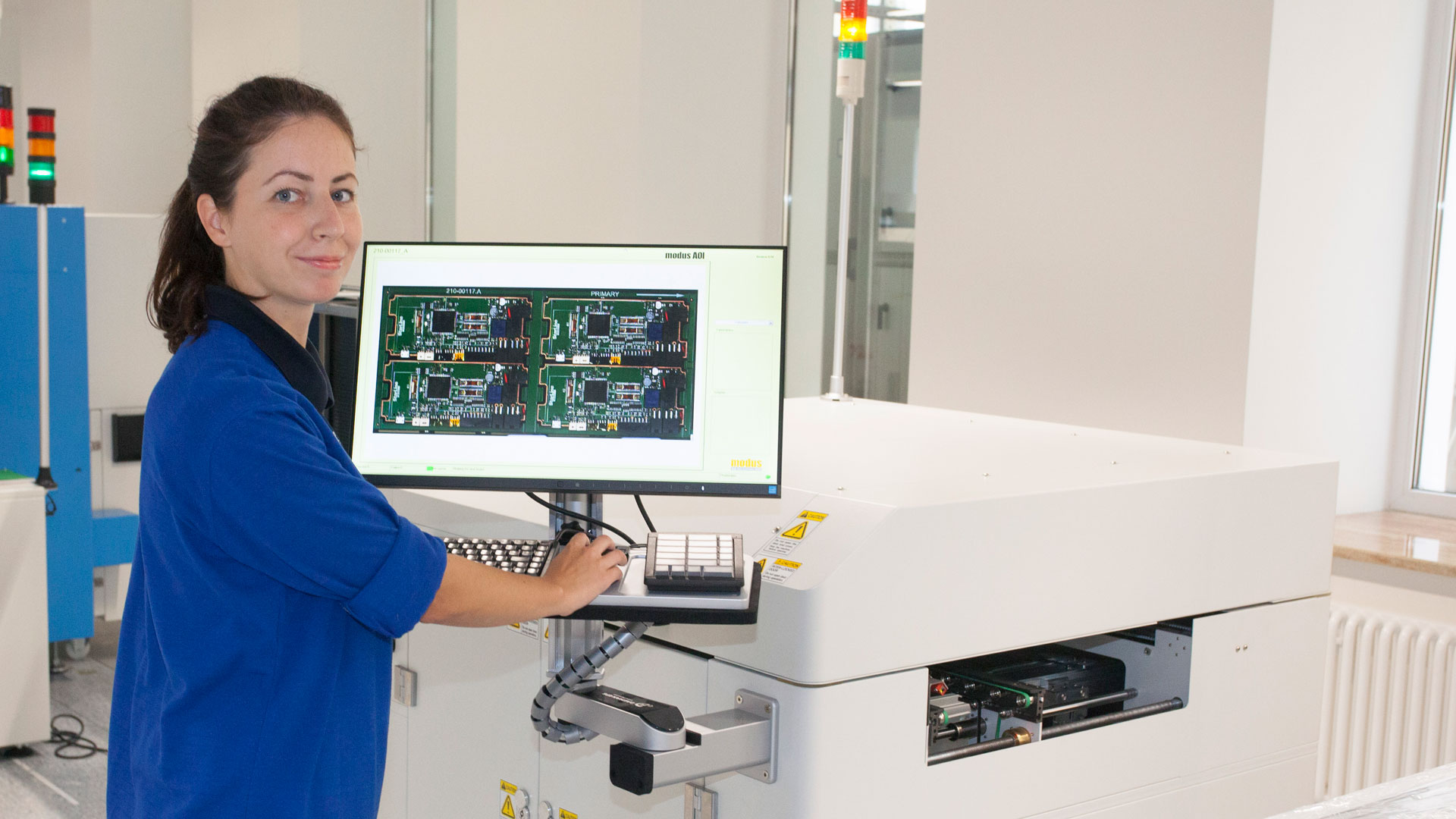

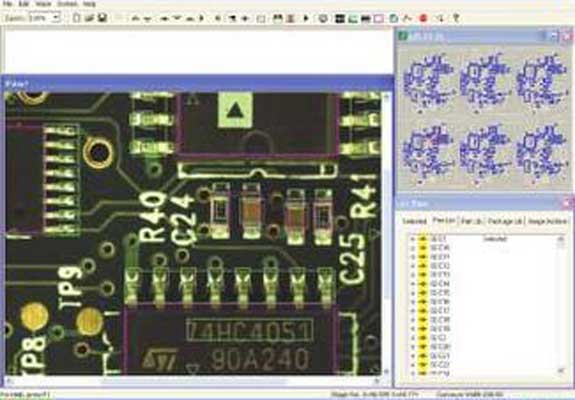

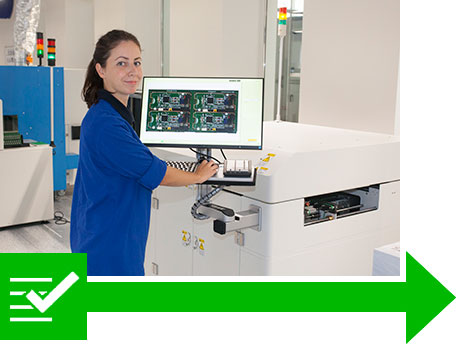

icon-green_crop100% контроль спаянных плат. Modus AOI MLD1200-IDY

ОБЫЧНОЕ ПРОИЗВОДСТВО

Визуальный контроль

  Зависимость от человеческого фактора

  Низкая производительность

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  Контроль Modus AOI MLD1200-IDY

      Одновременная проверка двух сторон платы — верхней и нижней

      Рекордное время проверки — 6 сек на плату

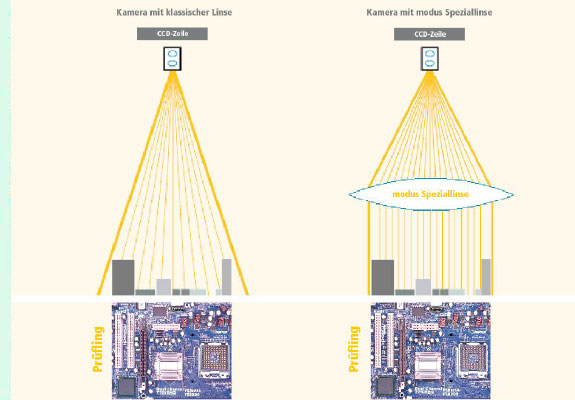

      Изображение без искажений

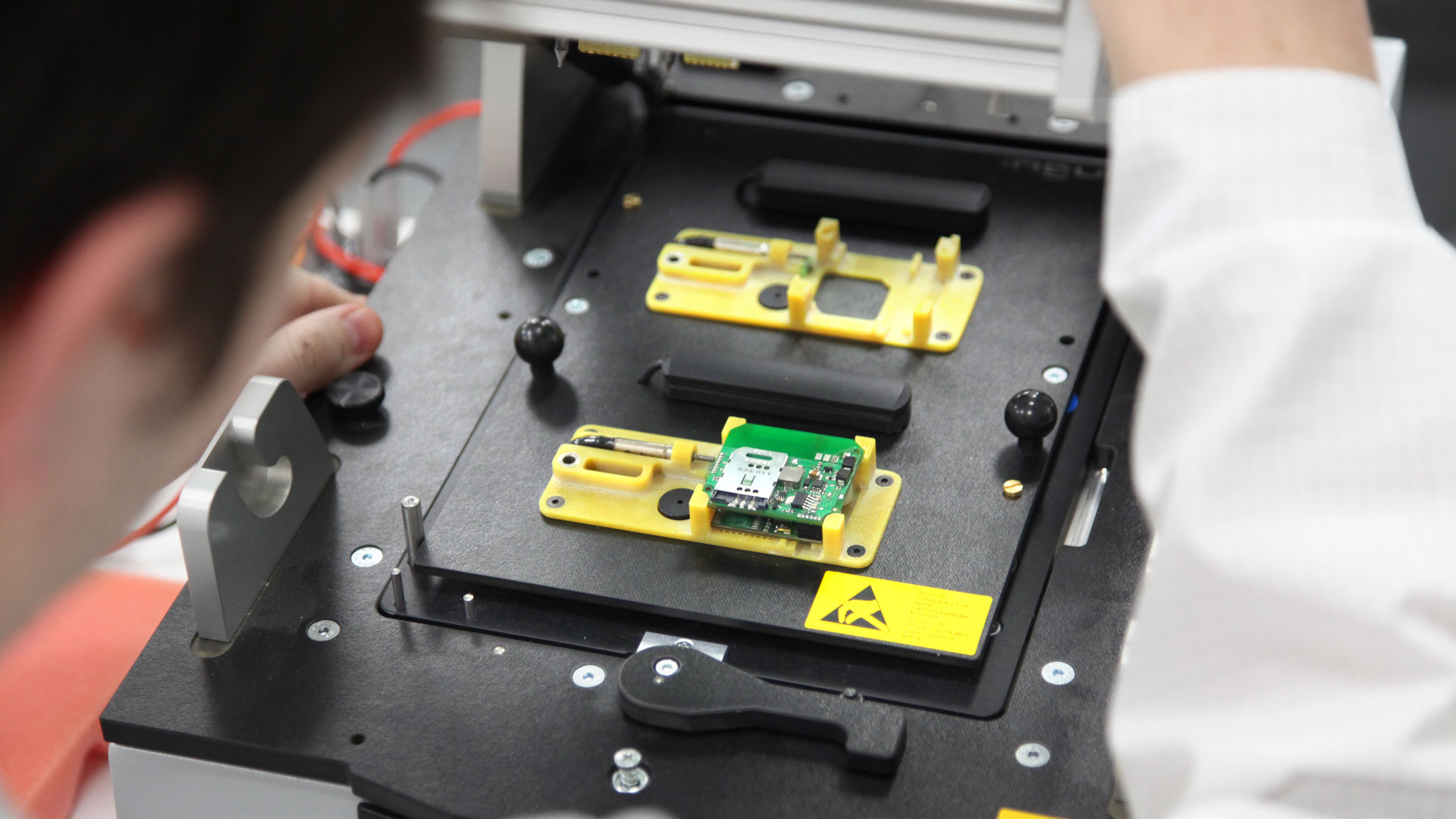

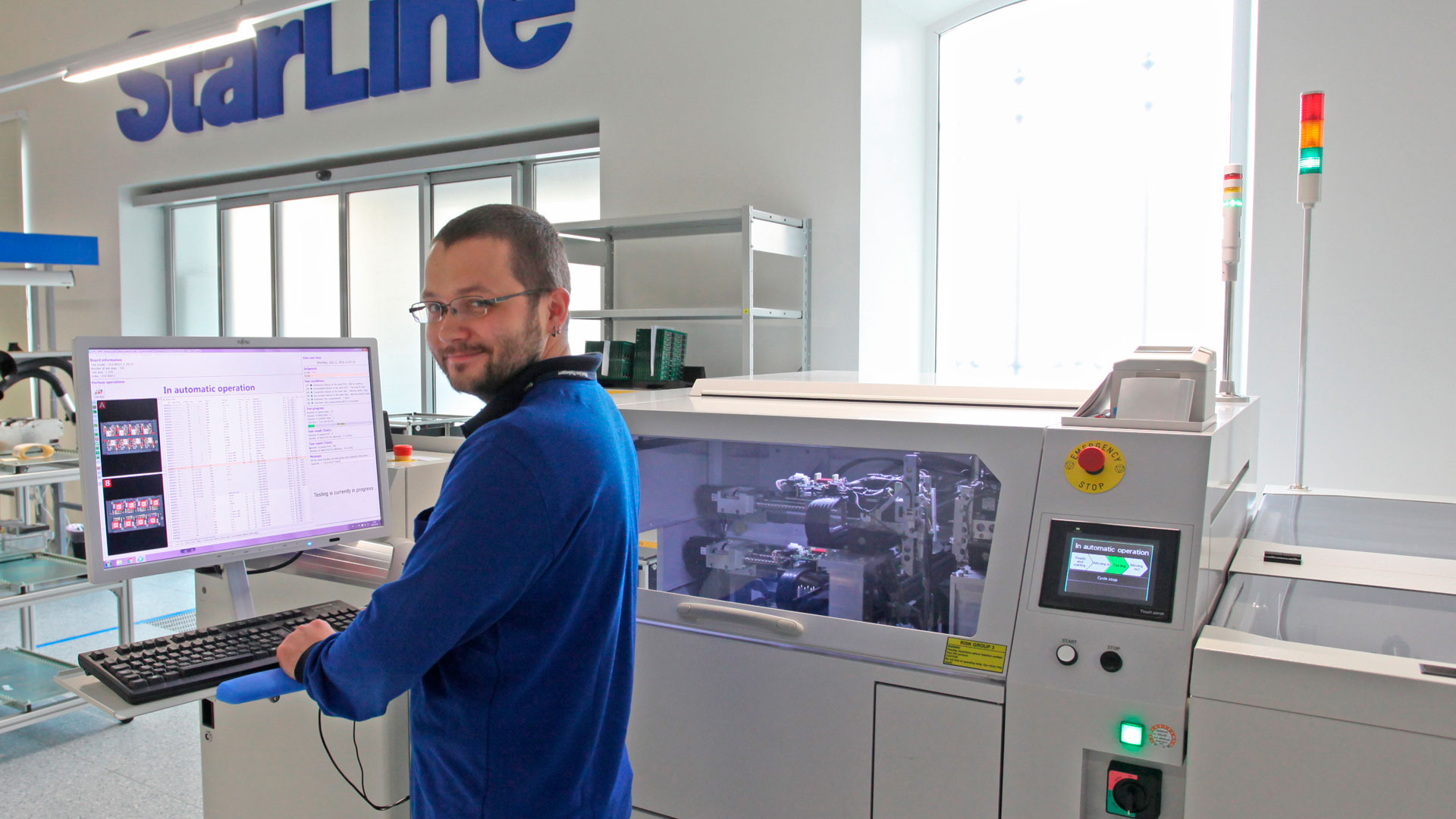

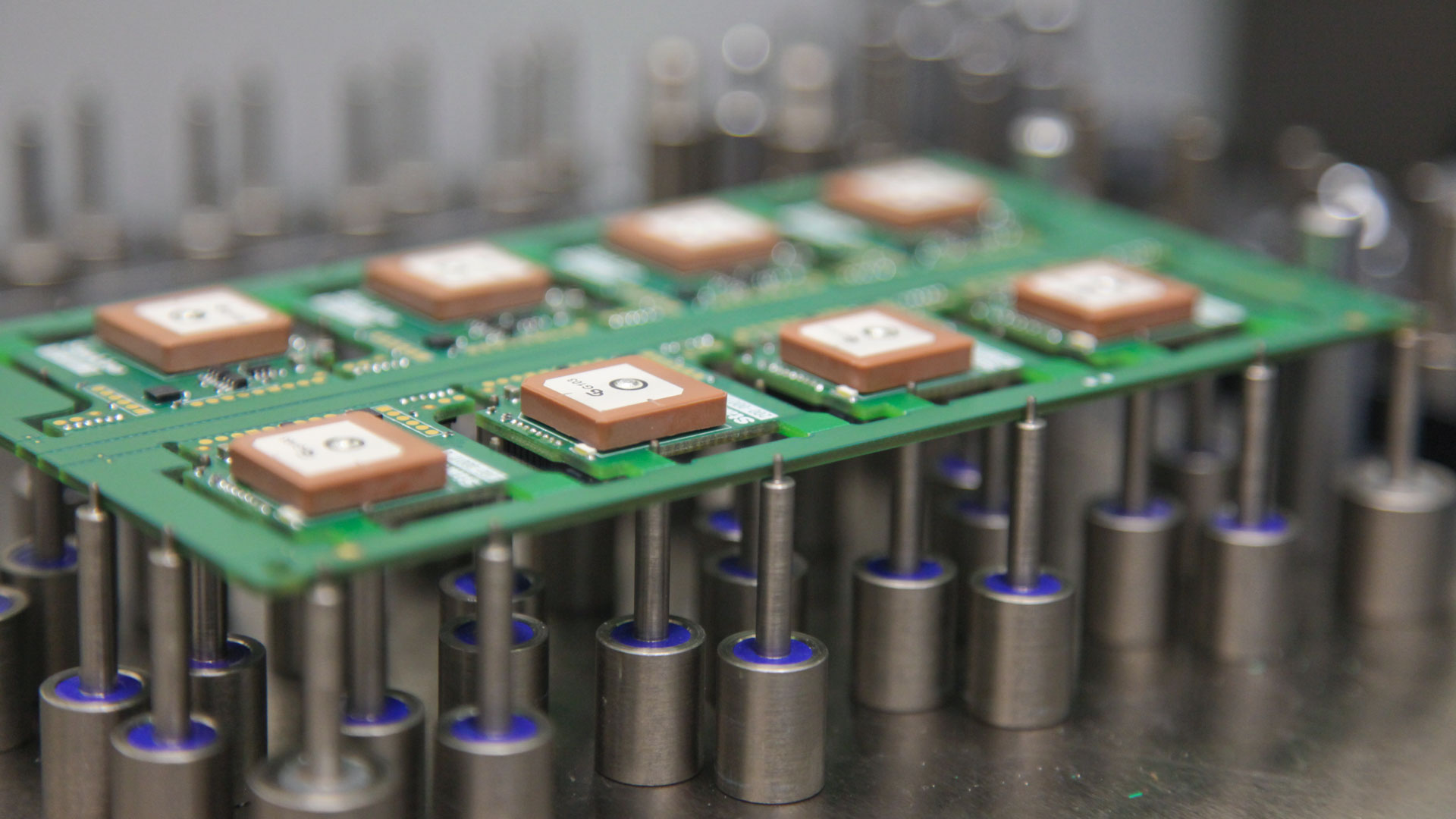

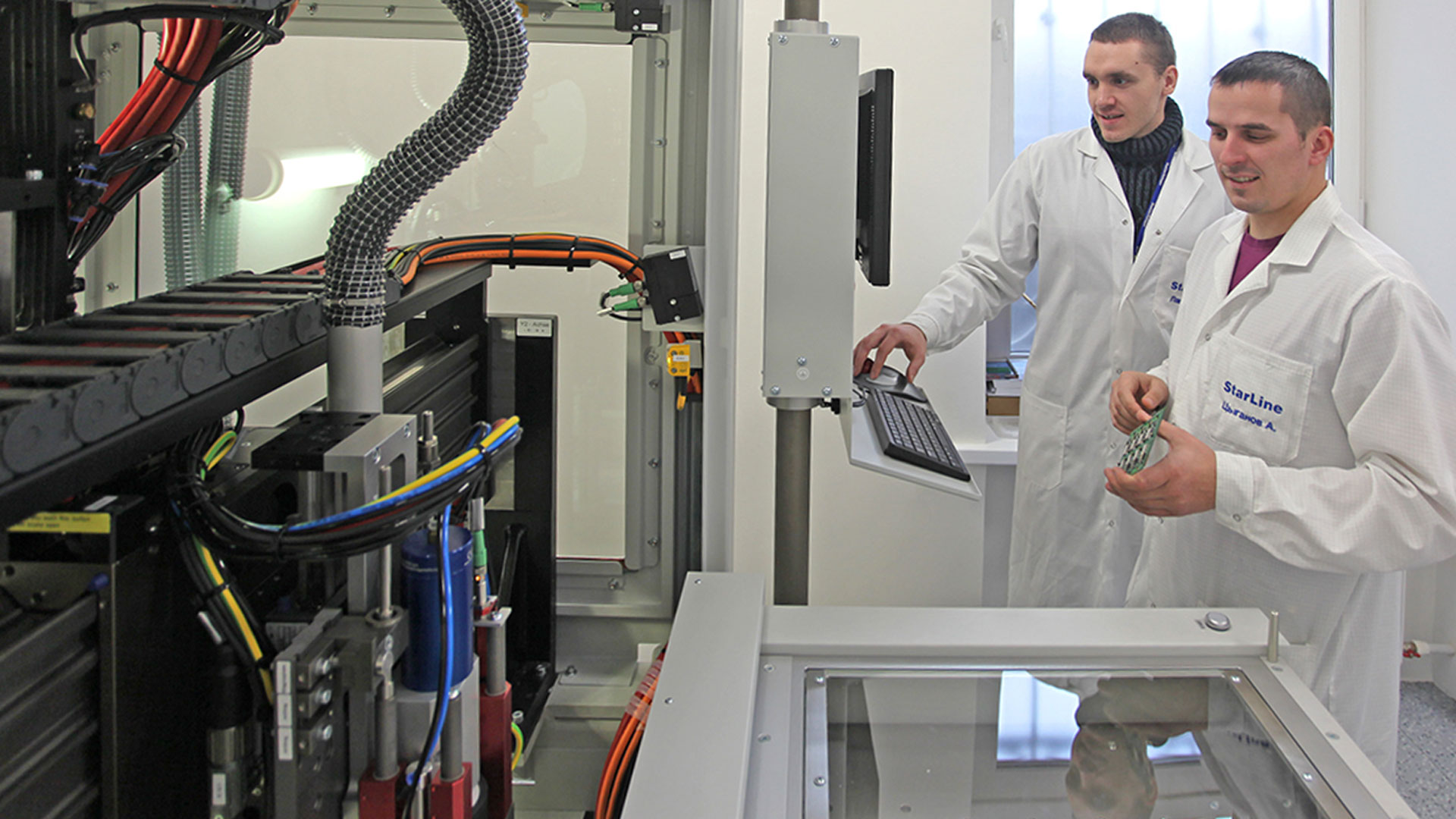

icon-green_cropВнутрисхемное тестирование ICT. Takaya APT1400FA

ОБЫЧНОЕ ПРОИЗВОДСТВО

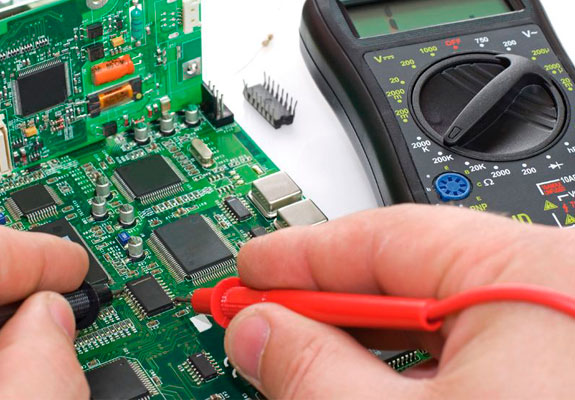

Тест платы подачей напряжения

  риск повреждения компонентов

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  Внутрисхемное тестирование ICT

      Проверка сопротивлений, емкостей, индуктивностей, пайки выводов микросхем, отсутствие коротких замыканий и обрывов цепей

      Рекордная производительность

      Одновременное тестирование двух сторон платы

      «Мягкое» касание щупа — нет повреждения паяных соединений

      Контроль яркости и цвета светодиодов

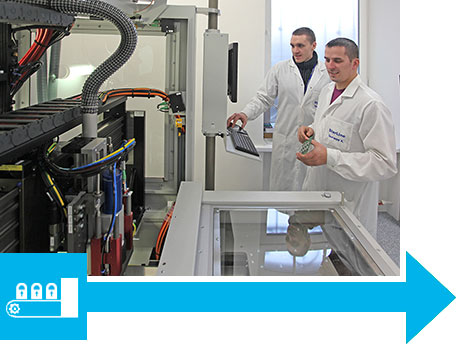

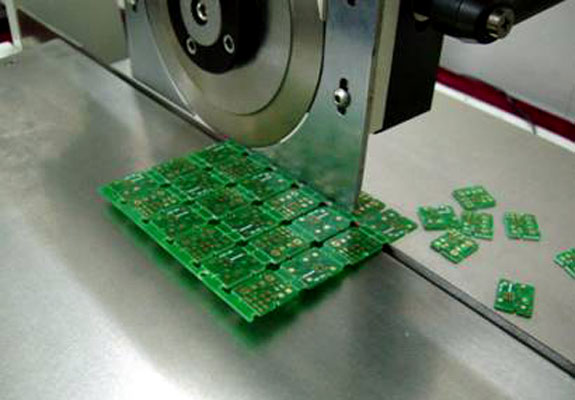

icon-blue_cropАвтоматизированное разделение мультизаготовок SAR-1300. Дисковое и фрезерное разделение мультизаготовок

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

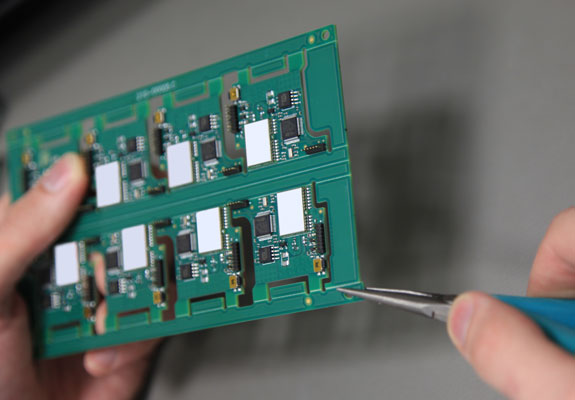

Разделение мультизаготовок вручную

 Возможное повреждение компонентов (микротрещины)

 Низкая производительность

Полуавтоматическое разделение мультизаготовок

 Вероятность повреждения печатной платы

  Автоматическое разделение мультизаготовок SAR-1300

       Высокая точность и повторяемость разделения

      Разделение при помощи диска и фрезы

      ESD защита

icon-blue_cropОтмывка печатных плат Super Swash

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

Платы без отмывки

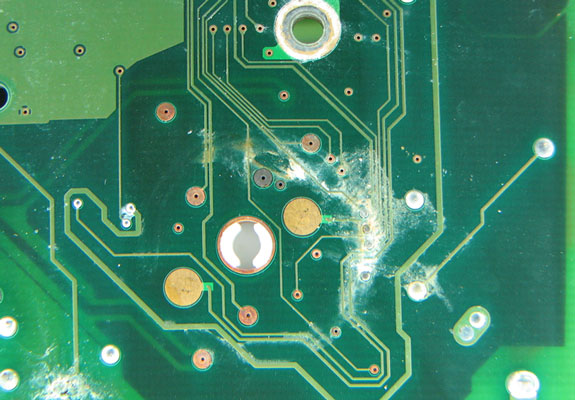

 Остатки флюса на печатной плате. Риск образования коррозии, белого налета

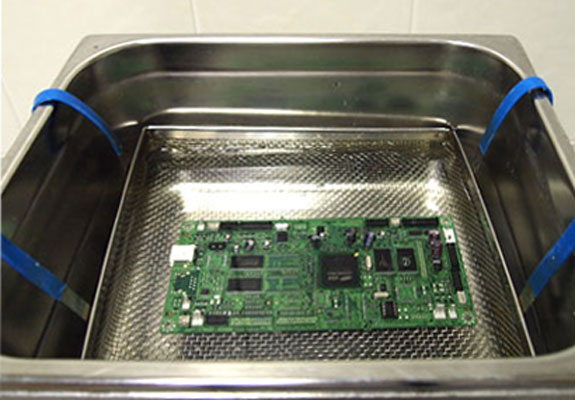

Ультразвуковая отмывка

 Низкая производительность

 Дополнительная операция: сушка изделия

 Риск повреждения кварцевых резонаторов

  Плата до и после отмывки

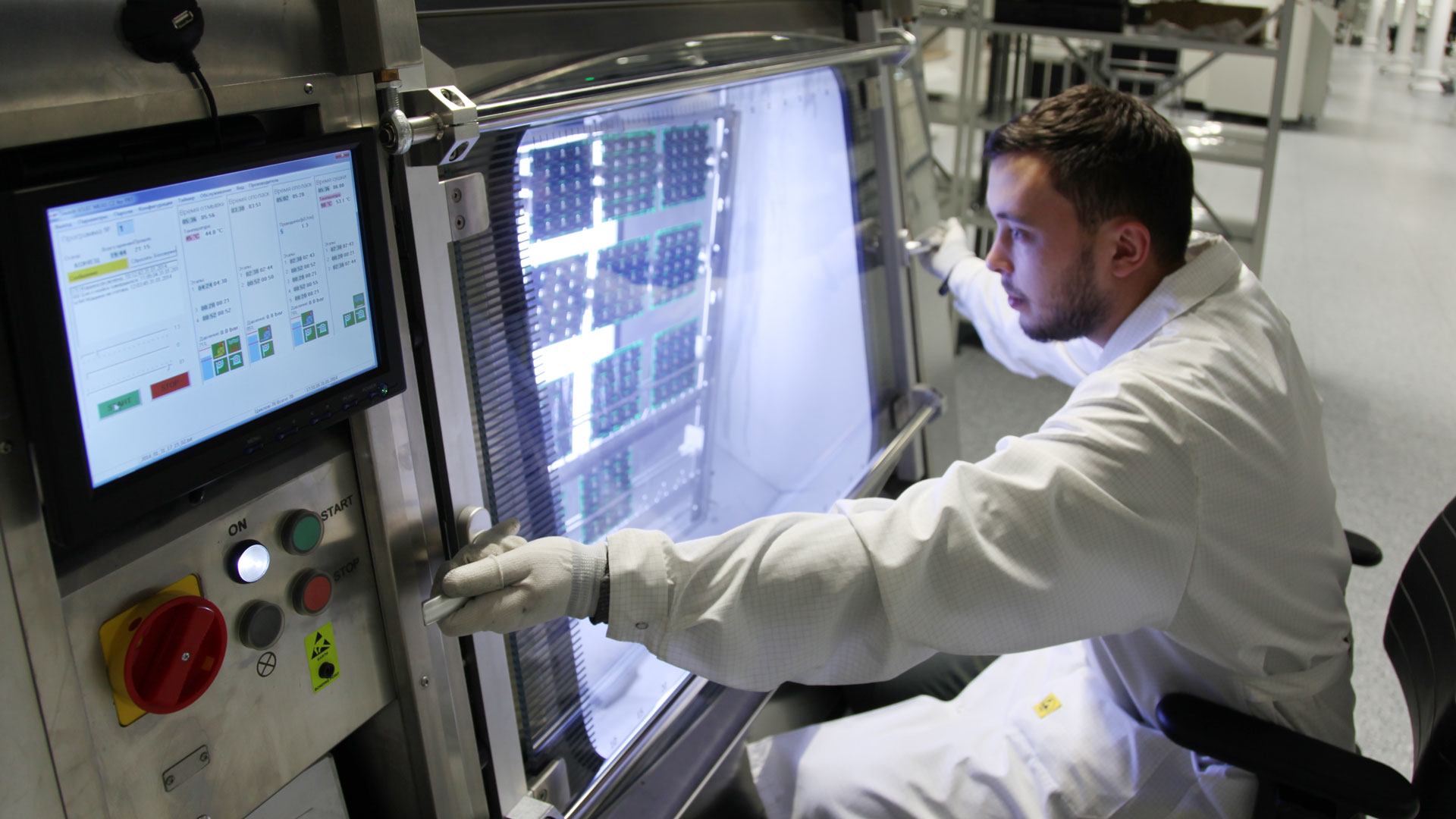

       Автоматизированный процесс отмывки

      Сушка нагретым воздухом с использованием воздушных ножей

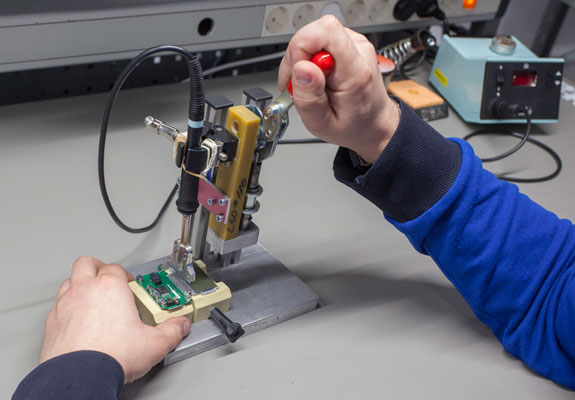

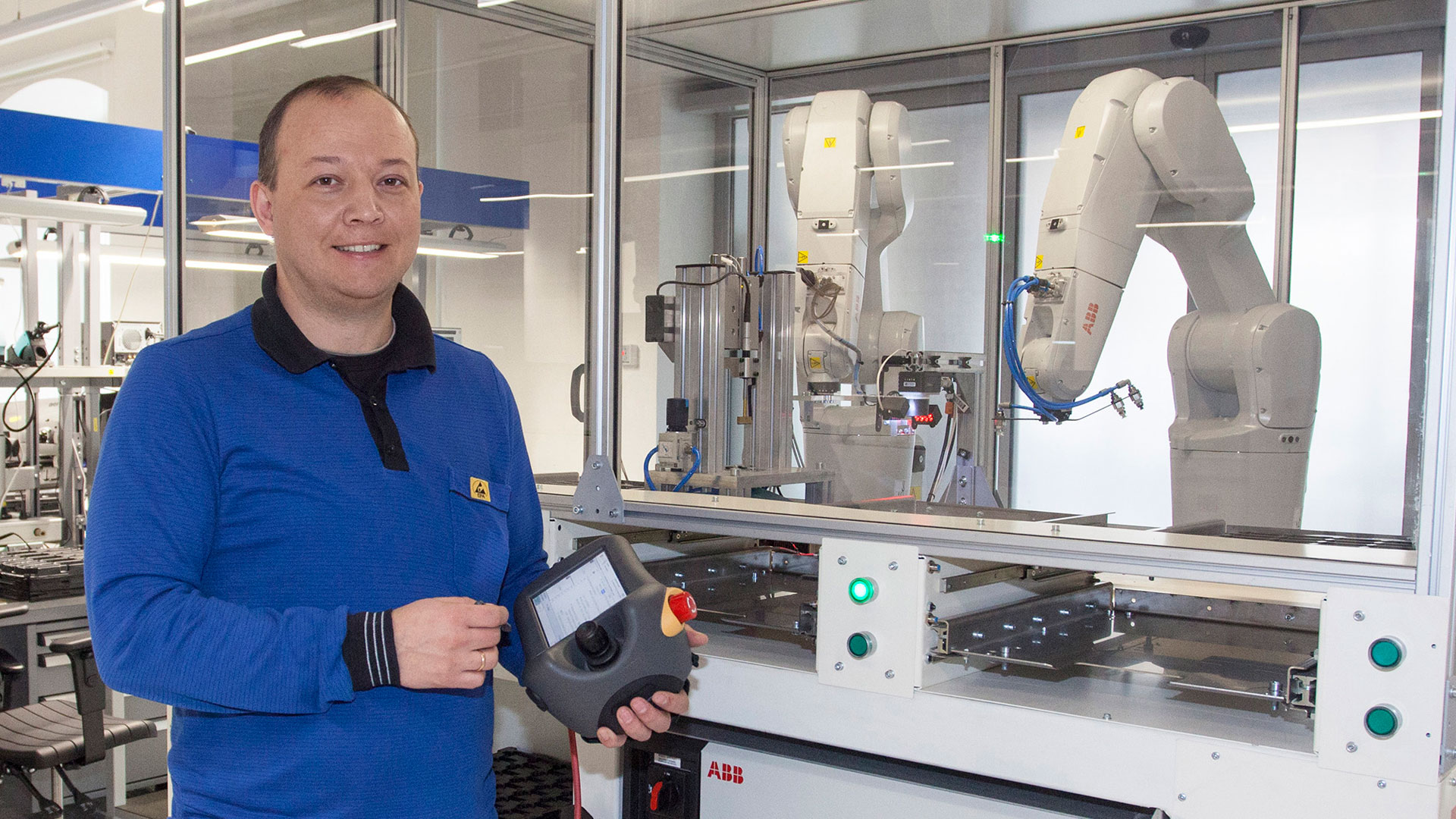

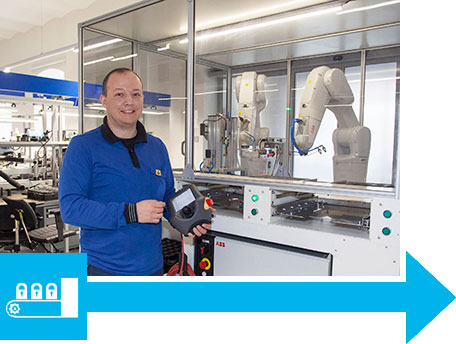

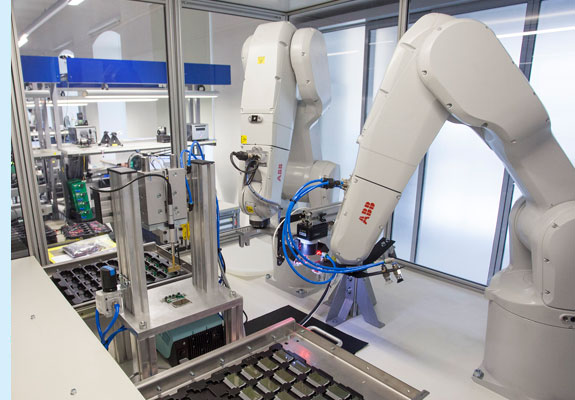

icon-blue_cropПайка шлейфов дисплеев брелков. Роботы ABB

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

 Позиционирование происходит «на глаз», возможны ошибки

 Возможен перегрев шлейфа брелка и печатного узла, непропай, загрязнение печатного узла, замыкания

 Качество зависит от «человеческого фактора»

 Время пайки 1 брелка не менее 1,5 минут

       Роботы АВВ производят позиционирование и пайку шлейфа брелка с точностью 100 мкм

      Время пайки одного брелка 13 сек, один роботизированный комплекс заменяет 28 монтажников

      Возможно перенастроить программу роботов на новое задание

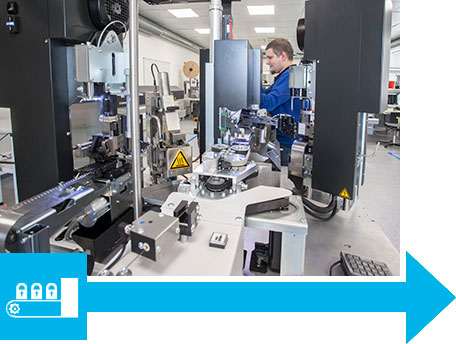

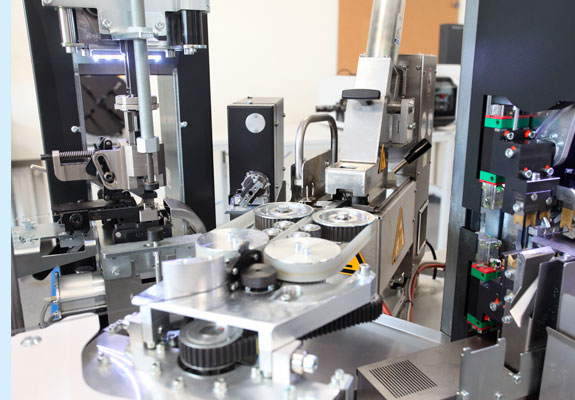

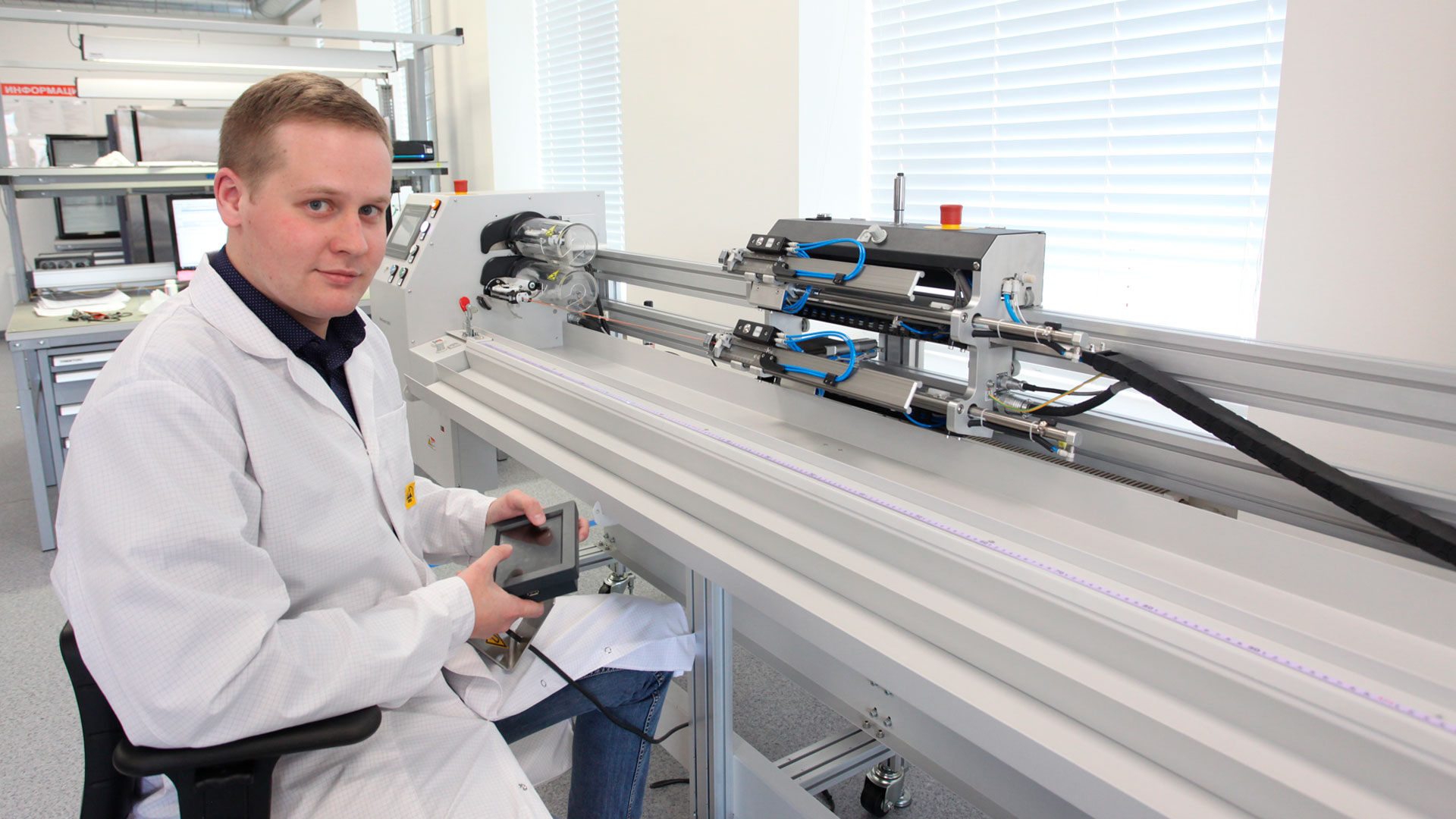

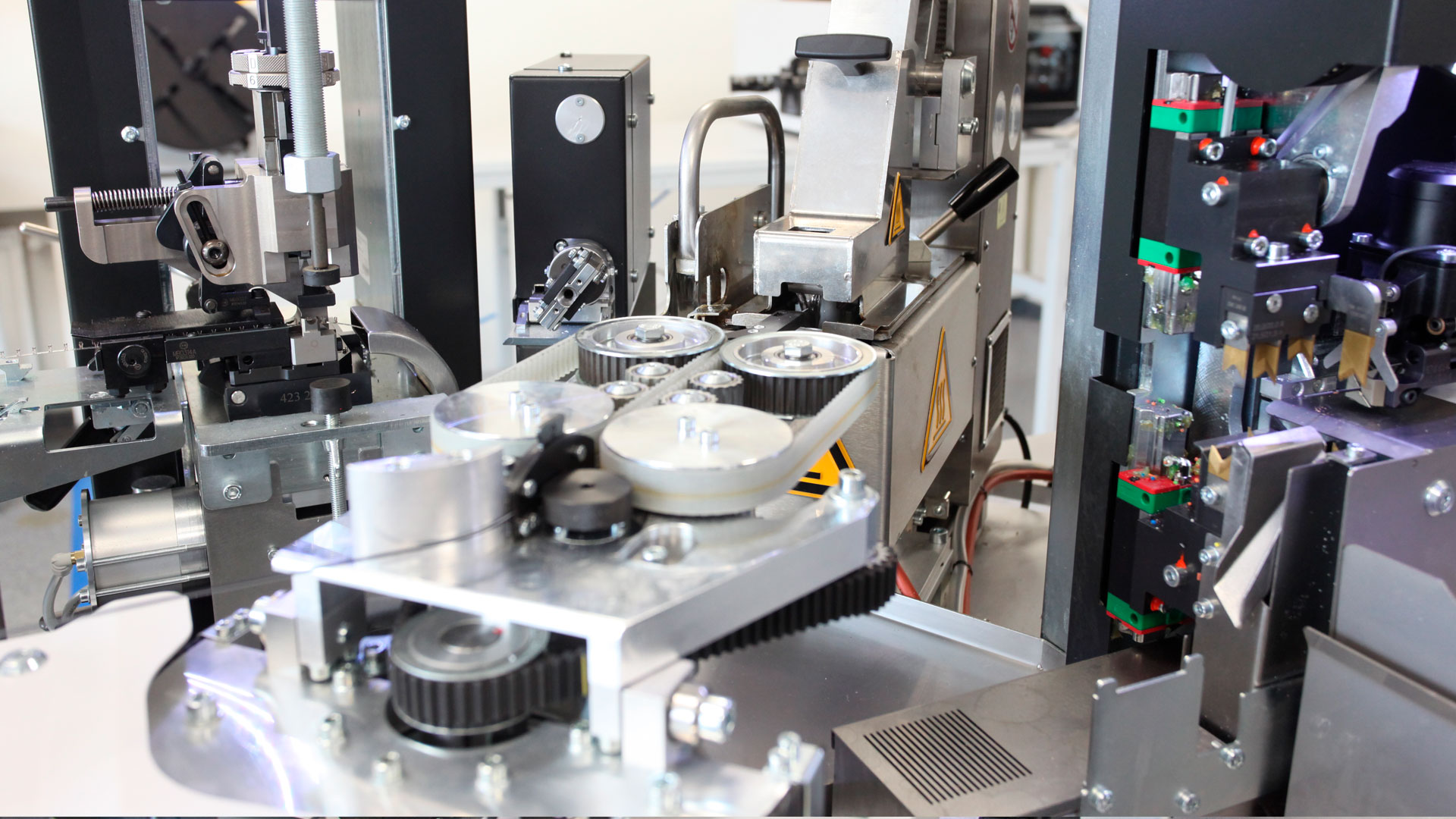

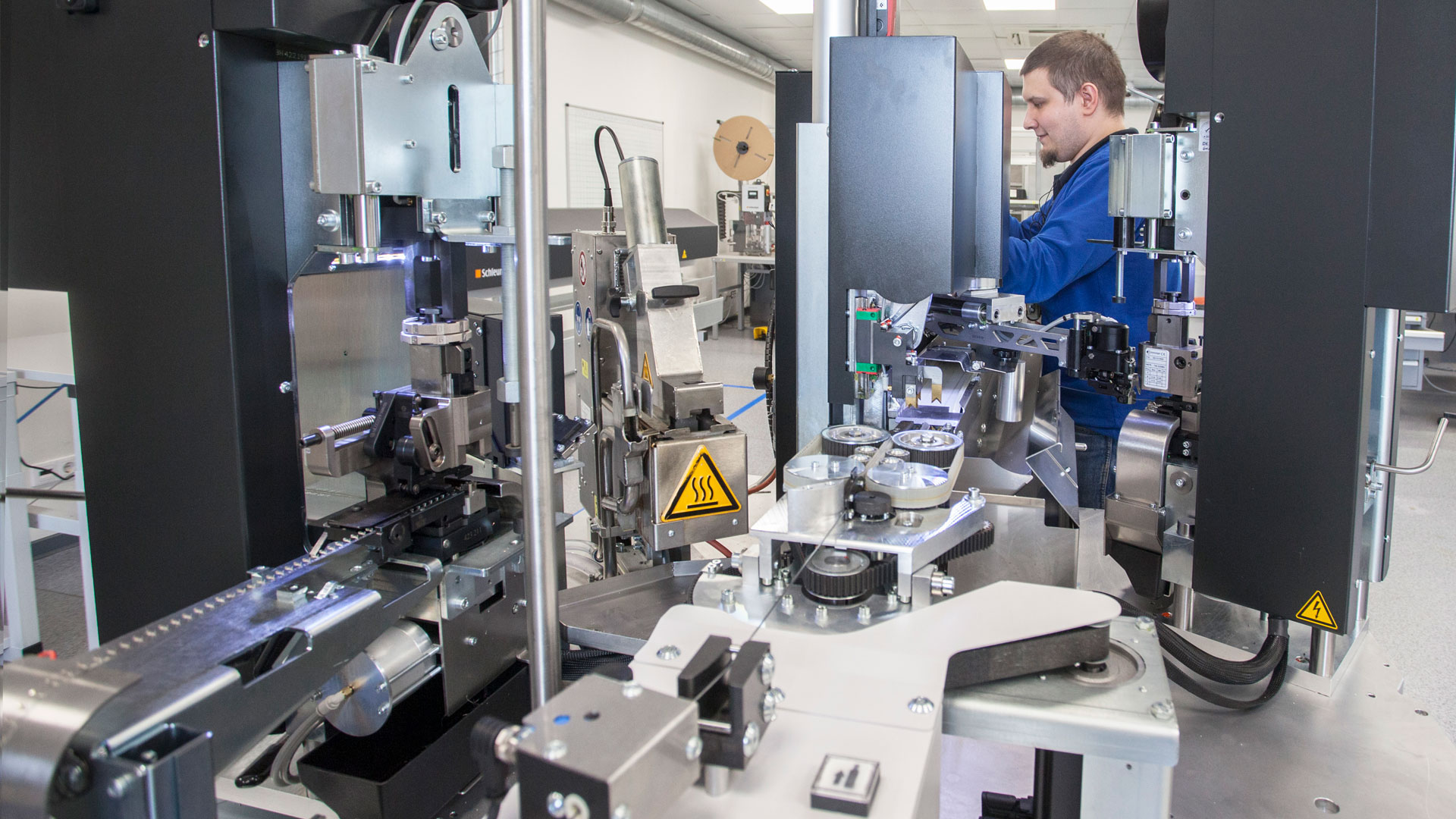

icon-blue_cropАвтоматическая линия для обработки проводов. Crimp Center 36S

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

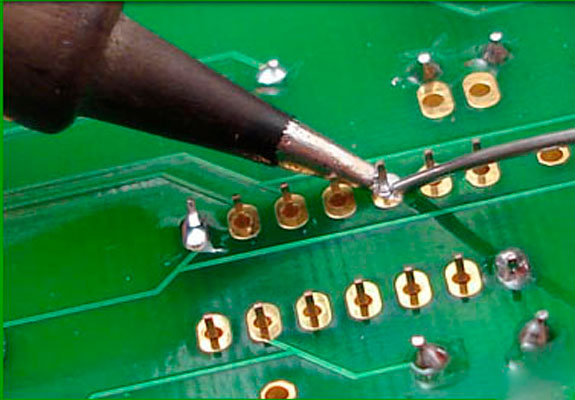

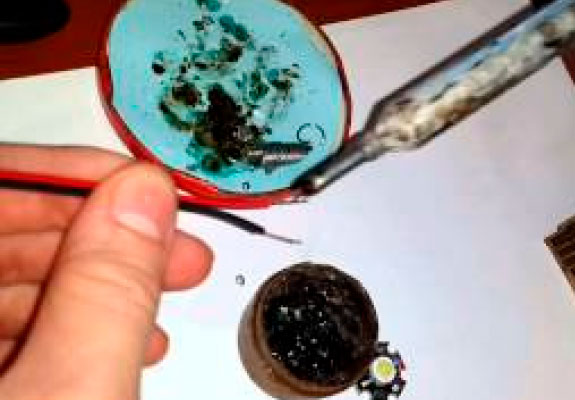

 Ручное лужение

 Вредные условия труда

 Грязные рабочие места

       Полностью автоматизированный процесс лужения

      Высокий уровень безопасности для оператора

      Точечная подача припоя позволяет избежать загрязнения провода

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

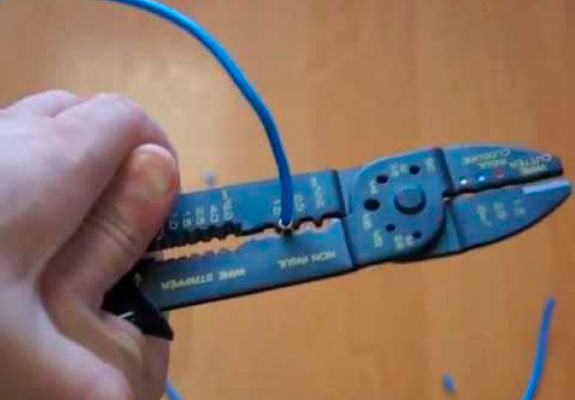

 Сила обжатия регулируется вручную

 Неконтролируемые параметры по качеству обжатия

 Низкая производительность

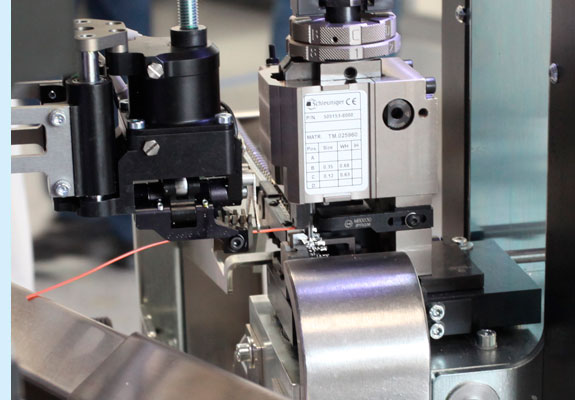

       Высокопроизводительная обжимная станция

      Автоматическая подача провода и ленты с контактами в обжимной аппликатор

      Система контроля качества усилия обжатия

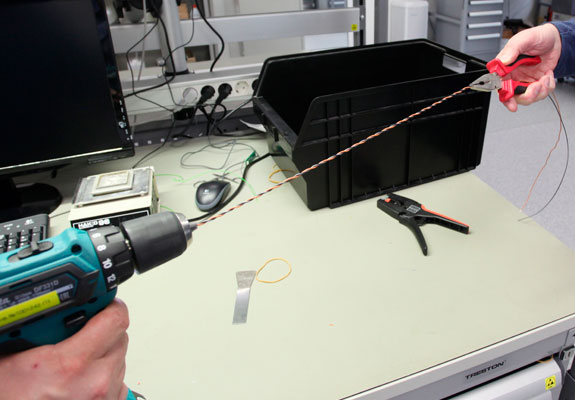

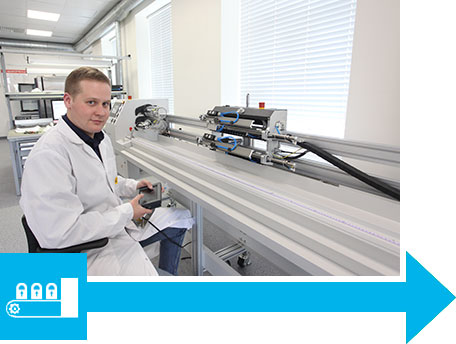

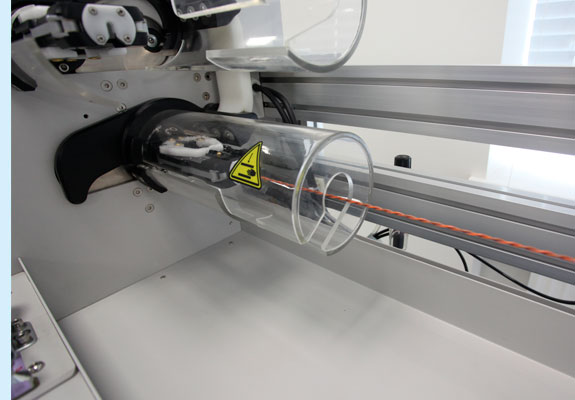

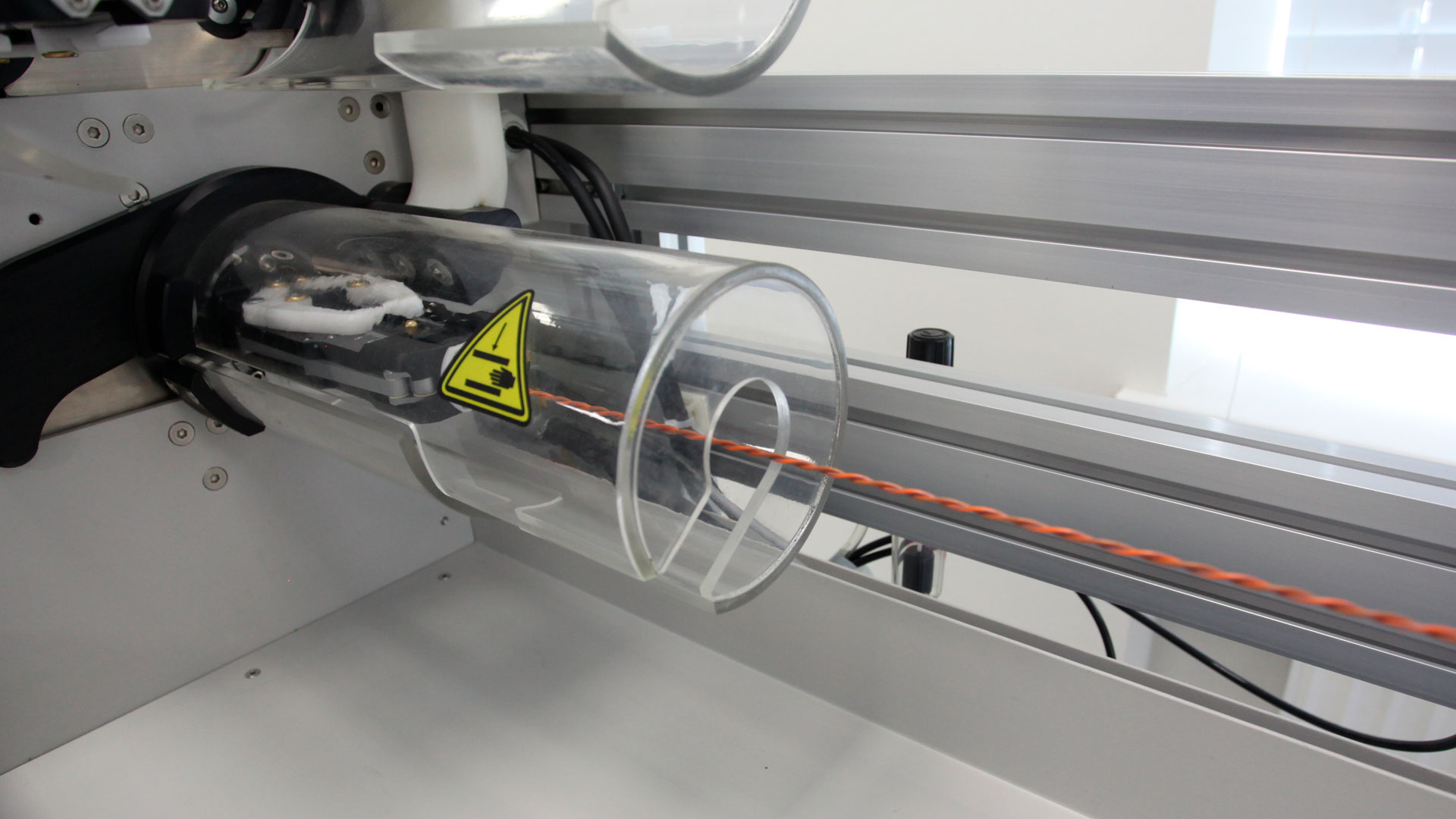

icon-blue_cropЛиния свивки проводов Wire Twister 3300D

ОБЫЧНОЕ ПРОИЗВОДСТВО

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

 Нетехнологичный производственный процесс

 Ручной, непроизводительный труд

       Высокая скорость выполнения операции

      Точное соблюдение параметров свивки

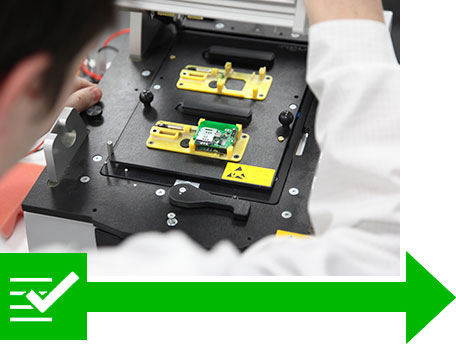

icon-green_cropФункциональное тестирование

ОБЫЧНОЕ ПРОИЗВОДСТВО

Отсутствие функционального тестирования

  Снижение выпуска годных изделий

  Выход из строя во время эксплуатации

  КОНТРАКТНОЕ ПРОИЗВОДСТВО СтарЛайн

  Функциональное тестирование изделий

      100% проверка работоспособности изделия

      Гарантия надежной работы
