Автоматизированное и роботизированное
производство электроники



1 500 000 компонентов в час

Можно ли создавать умную электронику
быстро, качественно и доходно?

Автоматизированное и роботизированное радиоэлектронное производство НПО СтарЛайн обеспечивает выпуск высококачественных электронных устройств любой степени сложности.

Мы используем лучшее в мире оборудование Panasonic (Япония), SEHO (Германия) Koh Young (Корея), Takaya (Япония).

Роботизированные линии поверхностного монтажа позволяют устанавливать до 1 500 000 компонентов в час за счет полной автоматизации процесса производства. Высокое качество готовой продукции обеспечивается поэтапным контролем качества.

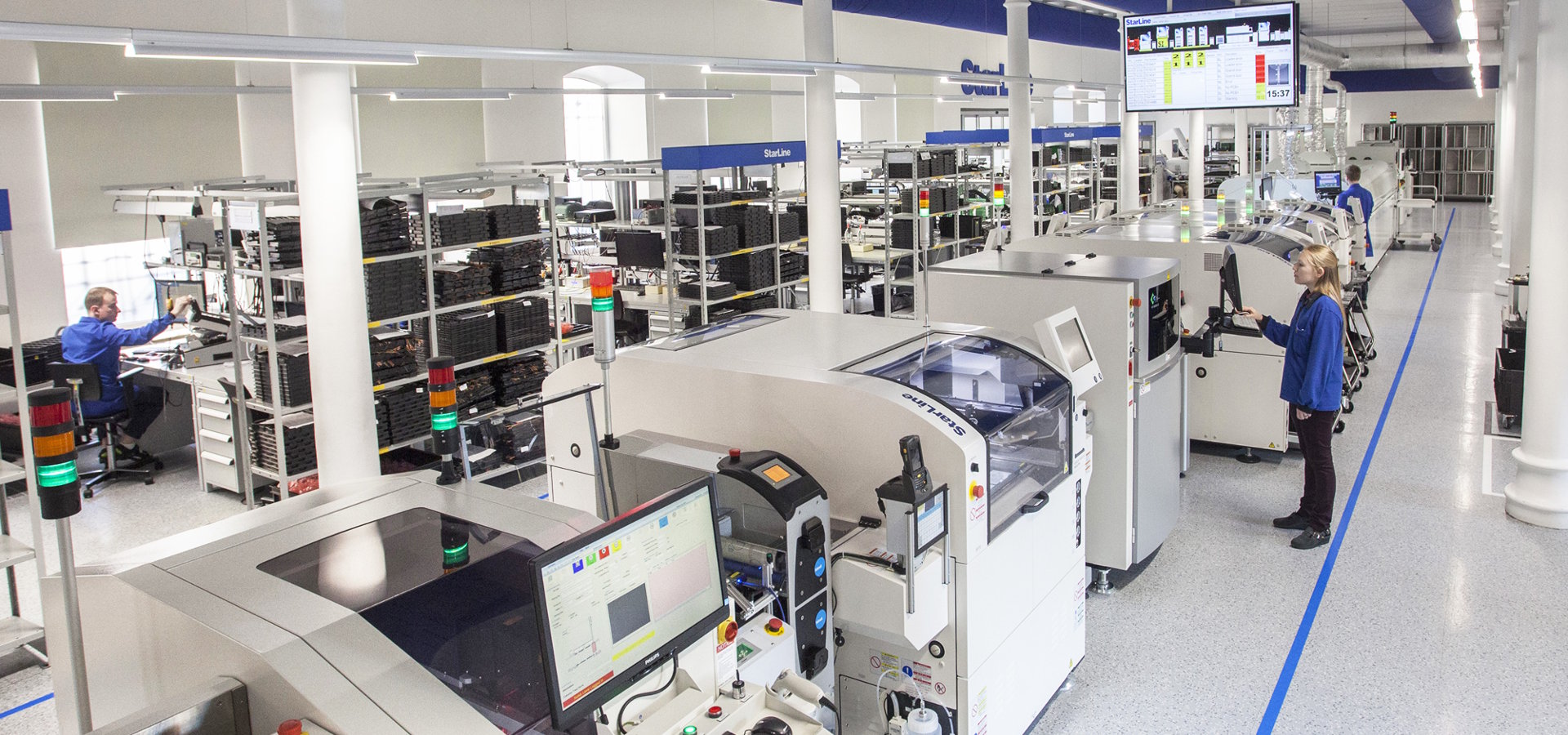

Сердцем электронного производства являются четыре автоматизированные линии по установке поверхностных электронных компонентов на печатные платы (Panasonic, Япония) и три линии селективной пайки выводных электронных компонентов (SEHO, Германия).

icon-blue_head-5Максимально автоматизированное производство

icon-green_5Пооперационный автоматизированный контроль качества

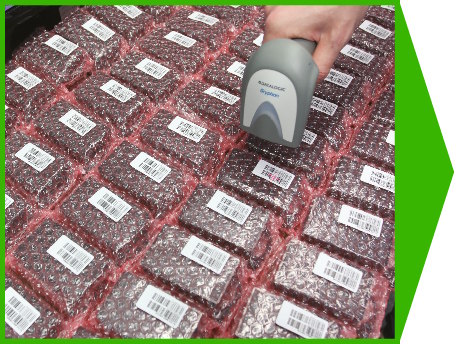

1. Входной контроль комплектующих

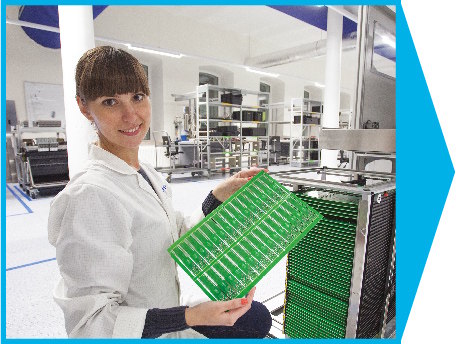

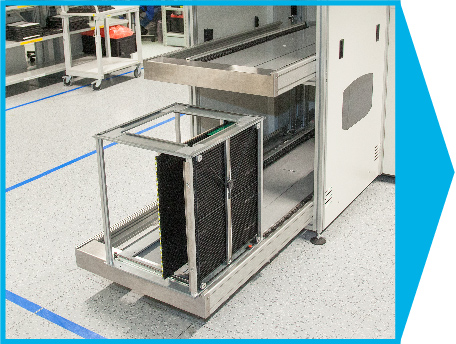

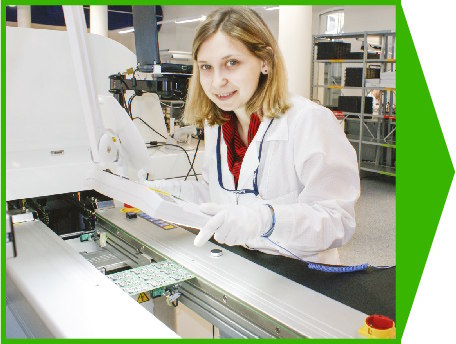

2. Автоматизированная загрузка плат
3. Маркировка печатных плат
4. Очистка печатных плат Teknek
5. Нанесение паяльной пасты
6. 100% 3D контроль качества нанесения паяльной пасты
7. Установка компонентов поверхностного монтажа
8. Проверка первой платы с компонентами

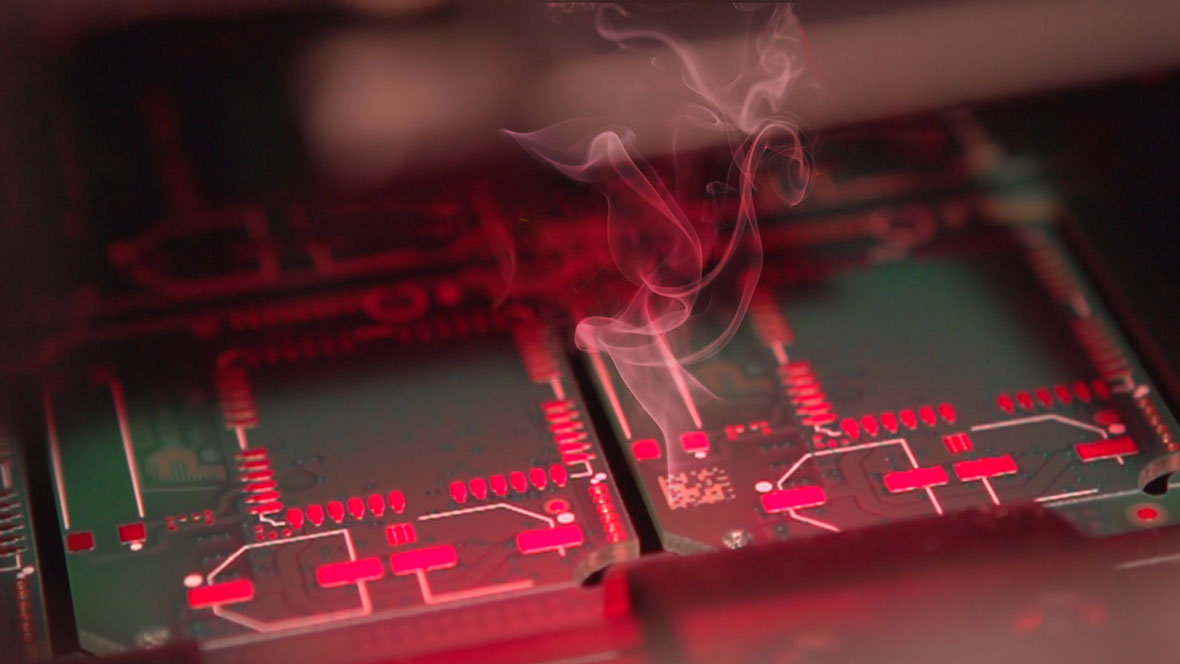

9. Пайка и оплавление
10. 100% 3D контроль спаянных плат

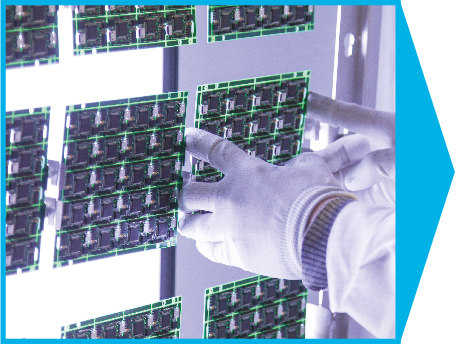

11. Рентгеновский контроль
12. Установка компонентов сквозного монтажа
13. Селективная пайка компонентов сквозного монтажа
14. 100% контроль спаянных плат
15. Внутрисхемное тестирование ICT
16. Автоматизированная разгрузка плат
17. Автоматическое разделение заготовок
18. Отмывка печатных плат
19. 100% функциональное тестирование
20. Селективная влагозащита
21. Выходной контроль продукции
icon-green_5только изделие, успешно прошедшее все запланированные операции сборки и контроля, может покинуть производство
parallax layer

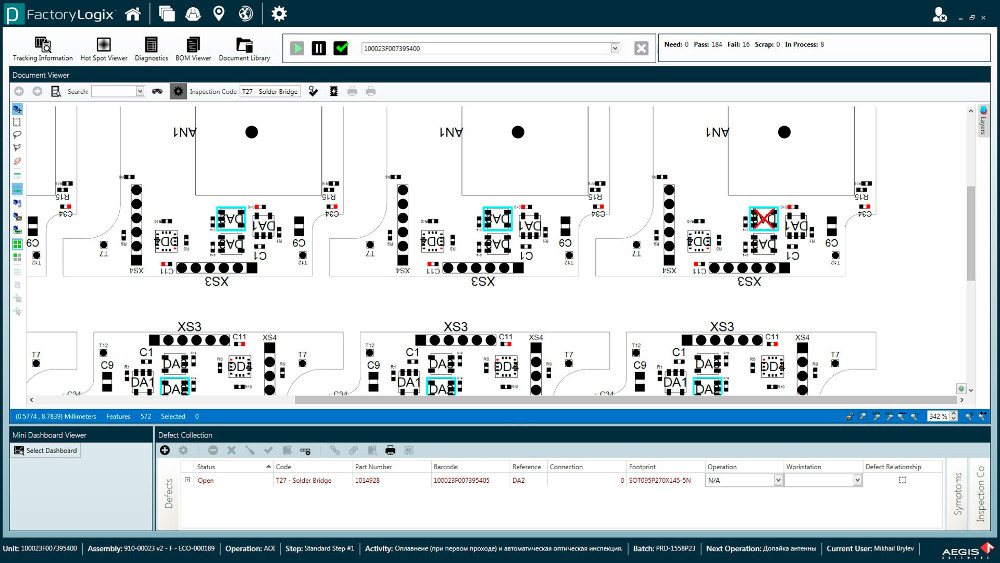

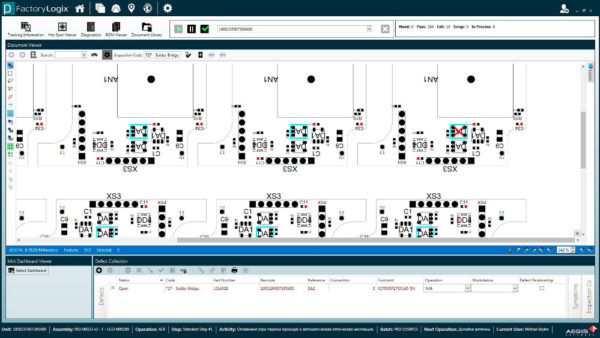

icon-green_cropФакториЛоджикс − автоматизированная система управления производством

FactoryLogix

      Инженерная подготовка производства

      Комплектование изделий

      Электронные рабочие инструкции на операциях

      Принудительная маршрутизация: сотрудник производства не может пропустить требуемую операцию контроля

      Прослеживаемость материалов на всех этапах сборки

      Управление складом

      По 2D коду можем получить информацию о дате и времени выполнения операции, истории всех операций с изделием

      Пользовательские отчеты, панели с информацией в реальном времени, аналитика

icon-blue_cropЛазерный маркировщик YJ LINK. Маркировка печатных плат

  Лазерная маркировка плат уникальным кодом

       100% долговечность

       Четкая идентификация каждой печатной платы

       Прослеживание истории на протяжении всего жизненного цикла продукта

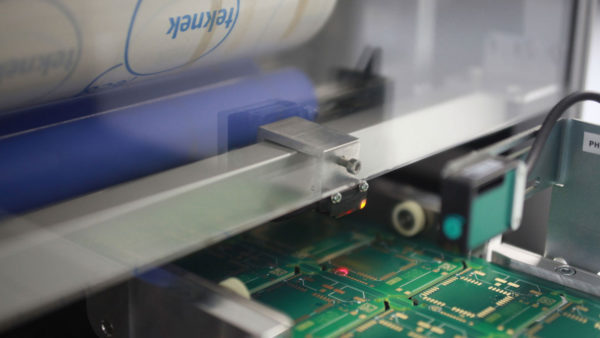

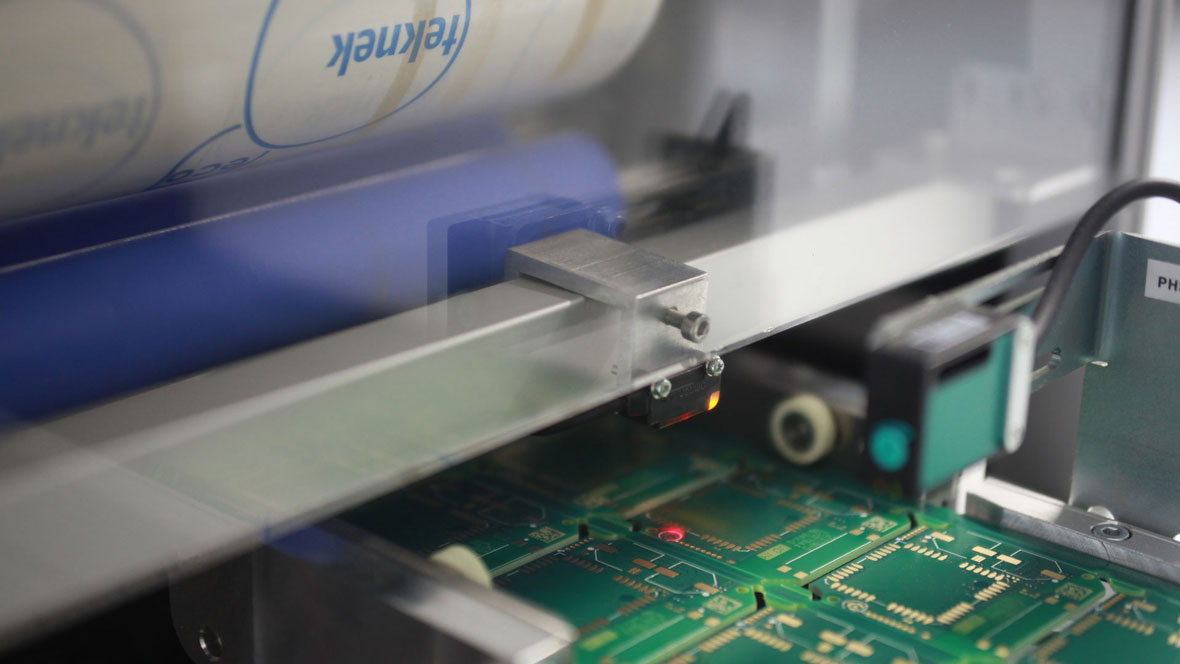

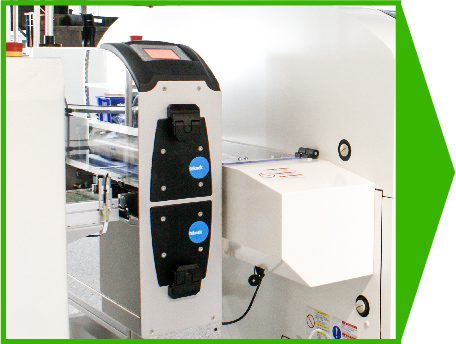

icon-green_cropСистема очистки печатных плат Teknek. Адгезивные ролики удаляют микрозагрязнения с печатной платы

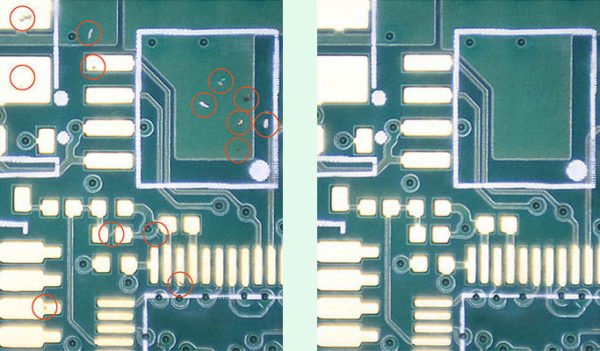

  Плата до и после очистки

Teknek2

      Адгезивные ролики Teknek удаляют микрозагрязнения с печатной платы

      Очистка обеспечивает высокое качество паянных соединений

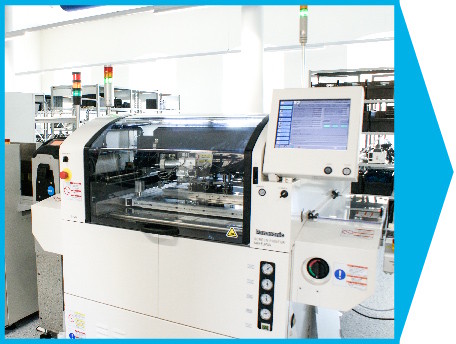

icon-blue_cropТрафаретный принтер Panasonic SPG. Точность нанесения паяльной пасты 20 мкм

  100% автоматизации = 100% качества

      Автоматическая подача паяльной пасты. Непрерывная пастопечать

      Измерение высоты валика паяльной пасты на трафарете. Стабильное качество

      Скорость нанесения 12 сек. с точностью 20 мкм

Panasonic SPG

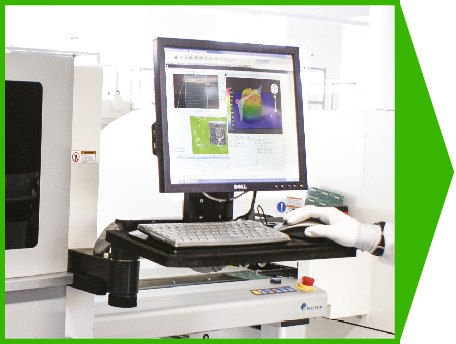

icon-green_crop3D инспекция паяльной пасты (SPI) Koh Young. 3D измерение объёма пасты

  3D инспекция паяльной пасты (SPI) Koh Young

      3D измерение и выявление дефектов нанесения паяльной пасты:

      100% 3D контроль качества нанесения паяльной пасты в соответствии с требованиями IPC 610

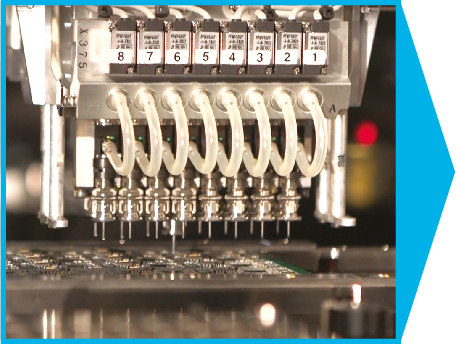

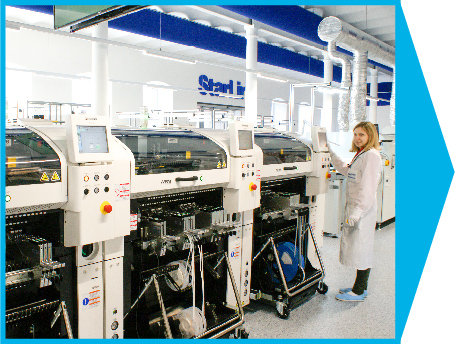

icon-blue_cropВысокопроизводительные автоматы Panasonic NPM-W и NPM-W2. Производительность до 1 500 000 комп./час

  Высокопроизводительные автоматы Panasonic NPM-W

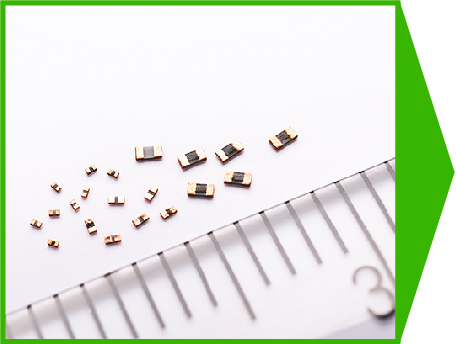

       Установка компонентов типоразмера 01005

      Производительность до 1 500 000 комп./час с точностью 20 мкм

      Установка выводных компонентов по технологии Pin in Paste

      Установка компонентов сложной формы

parallax layer

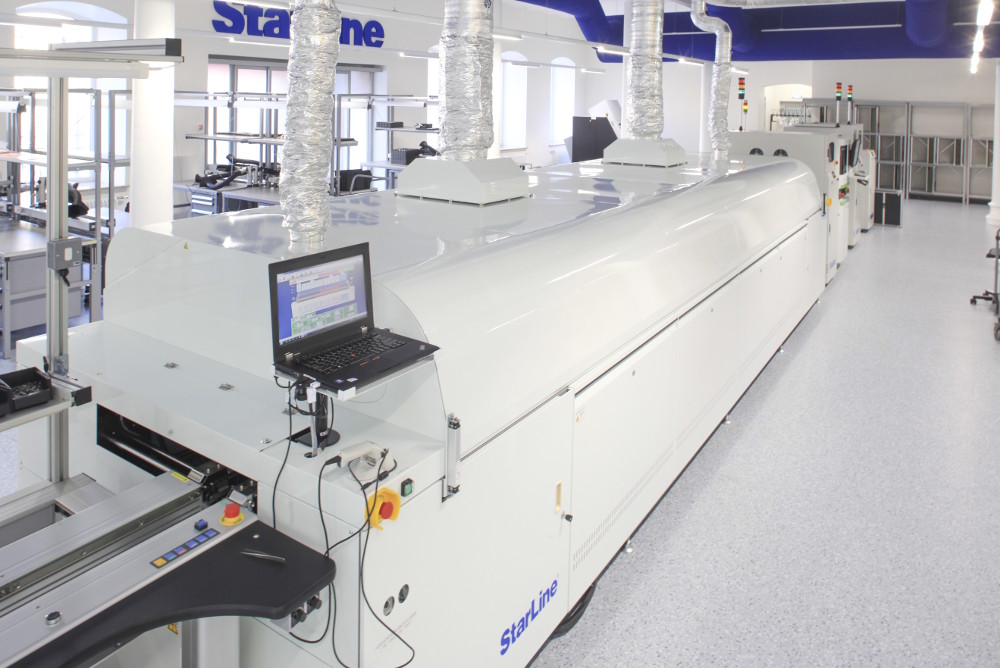

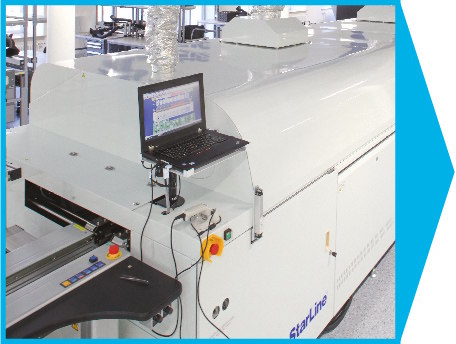

icon-blue_cropКонвекционная печь Senju SNR-1065.
10 зон нагрева, 2 зоны активного охлаждения

SenjuSNR-1065

  Конвекционная печь Senju SNR-1065

       Высокое качество спаянных соединений благодаря активному охлаждению

      Работа по технологии PB-free

      Стабильность температур в зонах ±1°С

      Энергоэффективность и экологичность

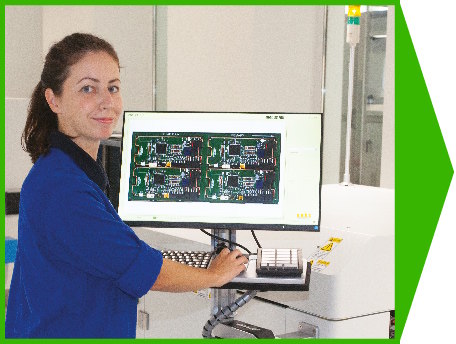

icon-green_crop3D оптическая инспекция Koh Young Zenith (АОИ). 100% контроль качества

  3D оптическая инспекция Koh Young Zenith (АОИ)

      Высокоскоростная 3D камера

      Измерение данных по высоте и объёму

      Проверка изделий в соответствии со стандартами IPC-A-610

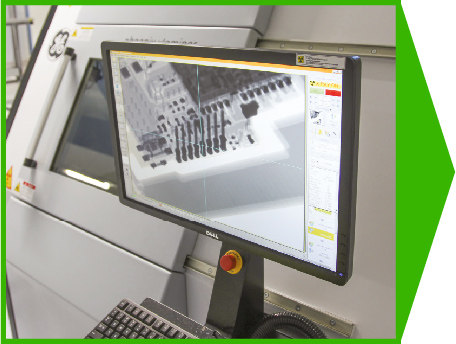

icon-green_cropРентгеновский контроль. Проверка качества спаянных соединений

  Рентгеновский контроль

      Контроль качества монтажа сложных компонентов: BGA, QFP, FlipChip и др.

      Контроль качества паяных соединений: короткие замыкания, пустоты в паяных соединениях и др.

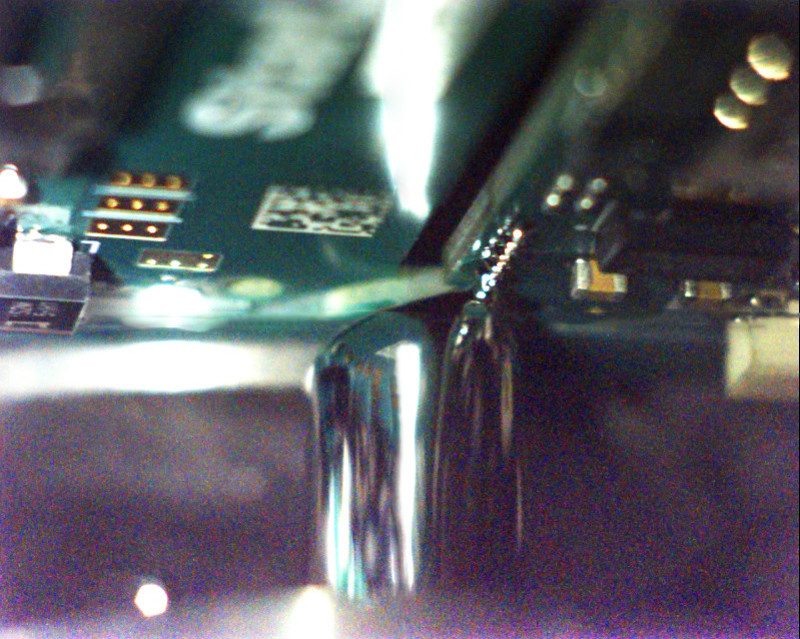

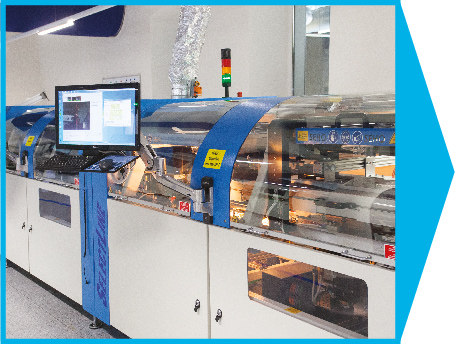

icon-blue_cropСелективная пайка компонентов
сквозного монтажа SEHO SELECTLINE

       Автоматическая / роботизированная пайка в атмосфере азота

      Автоматический контроль параметров — температура платы, количество флюса, высота волны припоя

      Автоматическая ультразвуковая очистка паяльного сопла от окалин

      Компенсация прогиба платы

icon-green_crop100% контроль спаянных плат. Modus AOI MLD1200-IDY

Modus_AOI_MLD1200-IDY

  Контроль Modus AOI MLD1200-IDY

      Одновременная проверка двух сторон платы — верхней и нижней

      Рекордное время проверки — 6 сек на плату

      Изображение без искажений

parallax layer

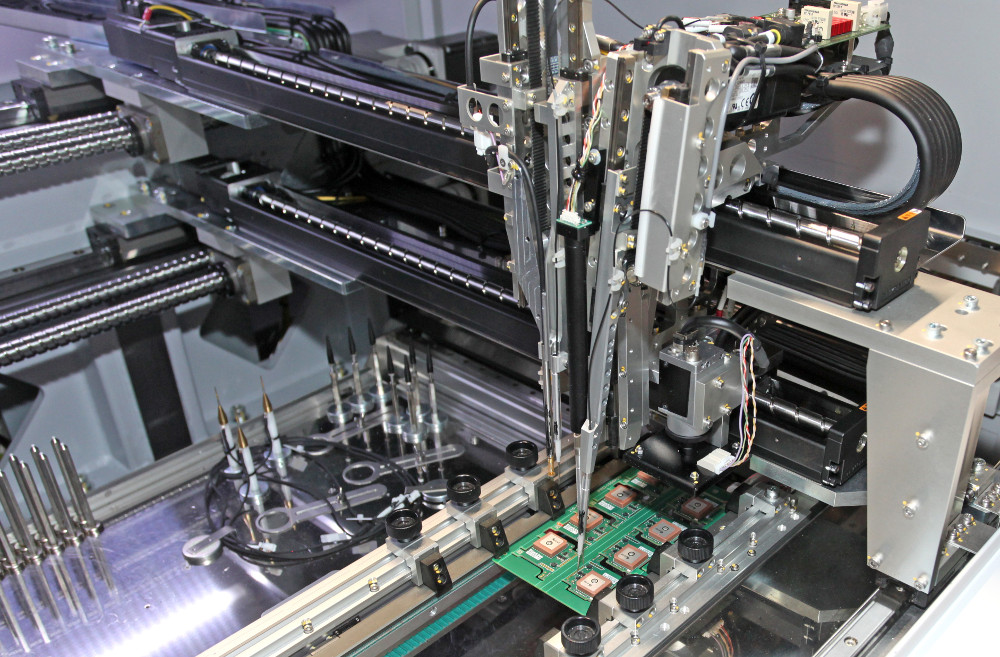

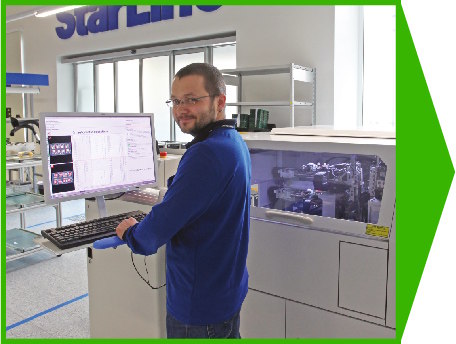

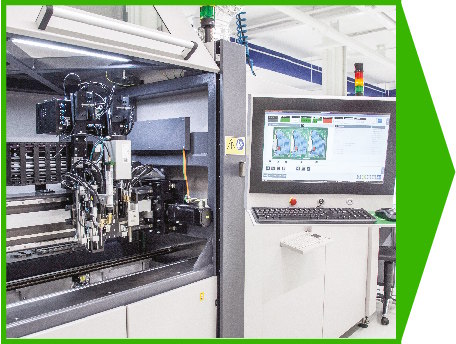

icon-green_cropВнутрисхемное тестирование ICT. Takaya APT1400FA

  Внутрисхемное тестирование ICT

      Проверка сопротивлений, емкостей, индуктивностей, пайки выводов микросхем, отсутствие коротких замыканий и обрывов цепей

      Рекордная производительность

      Одновременное тестирование двух сторон платы

      «Мягкое» касание щупа — нет повреждения паяных соединений

      Контроль яркости и цвета светодиодов

TakayaAPT1400FA

icon-blue_cropАвтоматизированное разделение мультизаготовок SAR-1300. Дисковое и фрезерное разделение мультизаготовок

  Автоматическое разделение мультизаготовок SAR-1300

       Высокая точность и повторяемость разделения

      Разделение при помощи диска и фрезы

      ESD защита

icon-blue_cropОтмывка печатных плат Super Swash и KOLB

       Автоматизированный процесс отмывки

      Сушка нагретым воздухом с использованием воздушных ножей

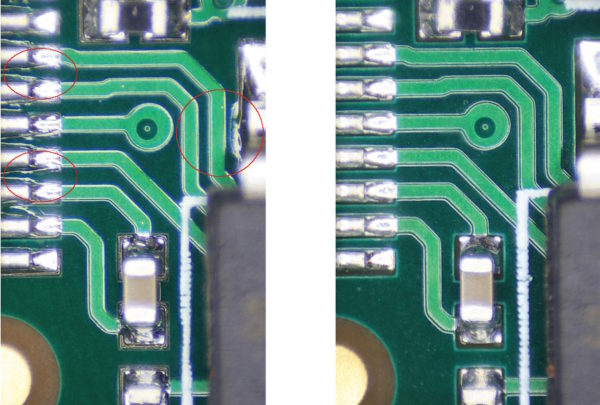

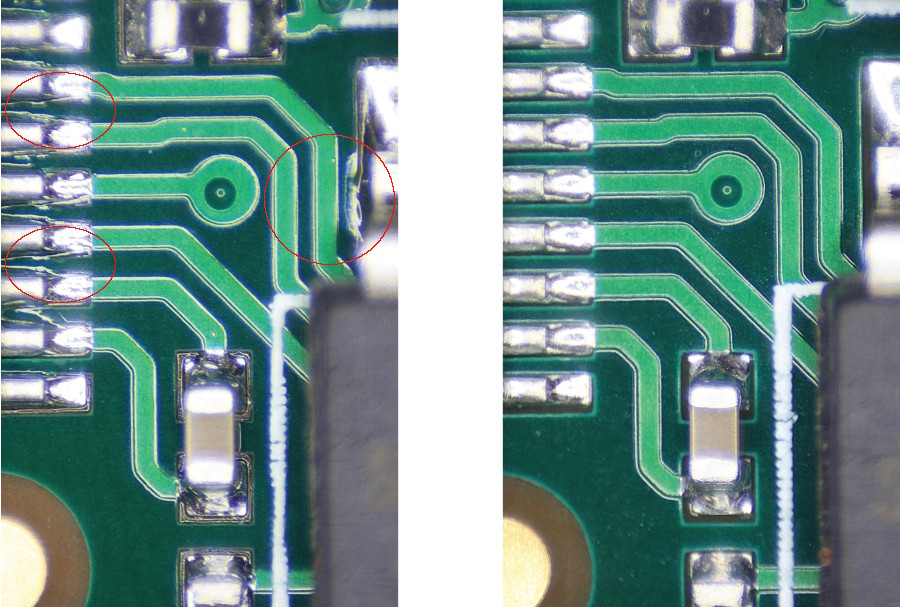

  Плата до и после отмывки

Super_Swash

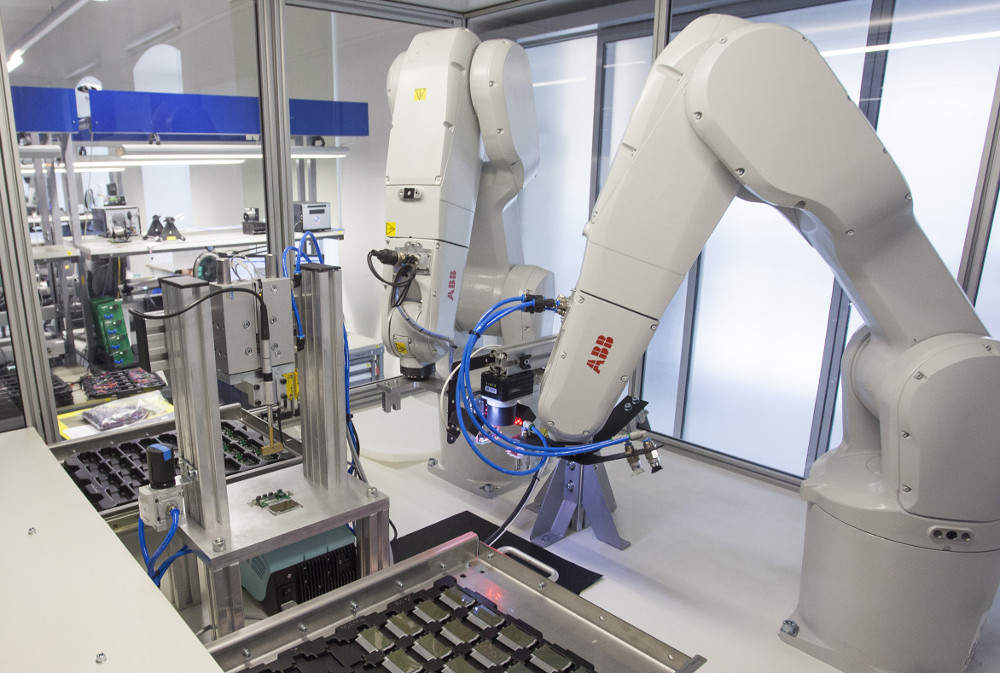

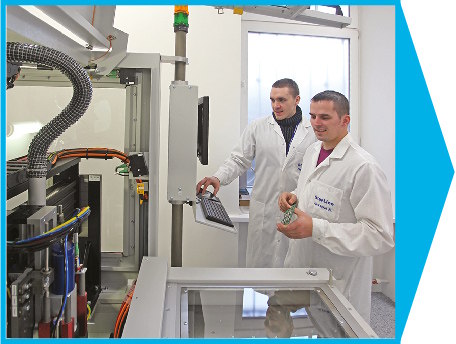

icon-blue_cropПайка шлейфов дисплеев брелков. Роботы ABB

ABB

       Роботы АВВ производят позиционирование и пайку шлейфа брелка с точностью 100 мкм

      Время пайки одного брелка 13 сек, один роботизированный комплекс заменяет 28 монтажников

      Возможно перенастроить программу роботов на новое задание

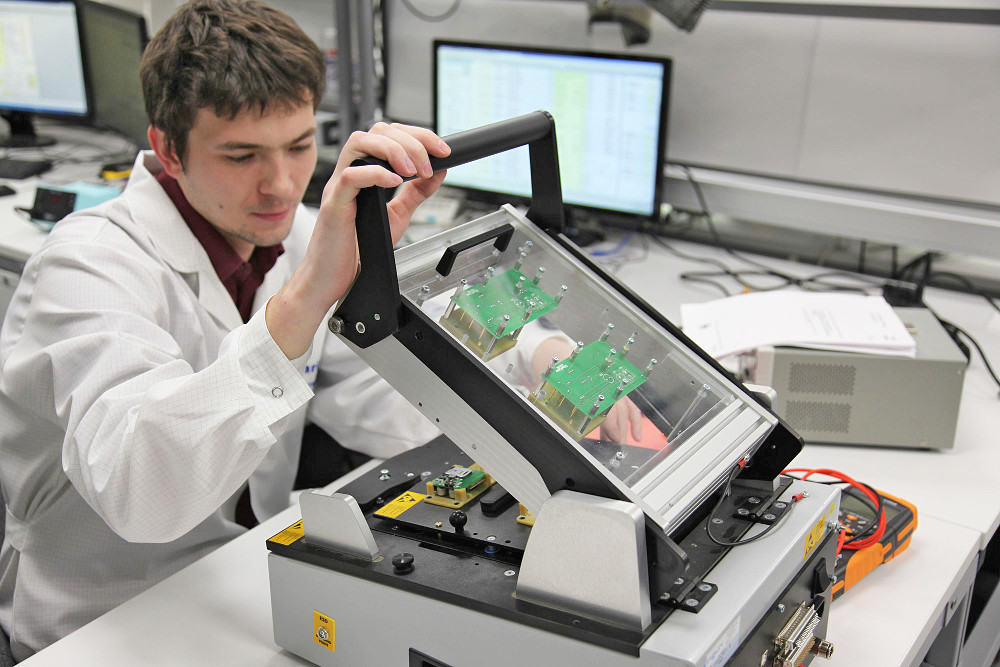

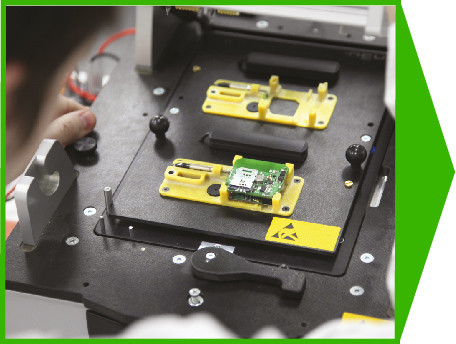

icon-green_cropФункциональное тестирование

  Функциональное тестирование изделий

      100% проверка работоспособности изделия

      Гарантия надежной работы
